1. Termékbemutató

A Mini Bluetooth vonalkódolvasó egy kompakt, hordozható 1D/2D szkenner, amely alkalmas vonalkódok és QR-kódok gyors és kényelmes beolvasására. A készülék többféle kapcsolódási módot támogat, így használható Bluetooth-on, vezeték nélküli USB vevővel, illetve kábeles kapcsolaton keresztül is.

A készülék kisebb üzletekben, raktárakban, irodai környezetben, készletkezeléshez vagy általános adatbevitelhez is jól használható.

2. Főbb jellemzők

• vezetékes, vezeték nélküli és Bluetooth üzemmód támogatása
• kompakt, könnyen hordozható kialakítás
• offline tárolási lehetőség
• nagy kapacitású belső memória
• több mint 500 000 vonalkód tárolása offline módban
• Android, iOS és Windows kompatibilitás
• HID, SPP és BLE Bluetooth protokoll támogatása
• alacsony fogyasztás
• hosszú készenléti idő
• USB-kábelen keresztüli töltés
• beolvasás közbeni hang- és fényjelzés
• egyes változatok rezgés-visszajelzést is támogatnak


3. Műszaki adatok

• Bluetooth verzió: 4.1
• Memória: 16 MB
• Processzor: 32 bites ARM Cortex
• Akkumulátor kapacitása: 650 mAh
• Töltés: 5V / 1A
• Töltési idő: legfeljebb kb. 2 óra
• Készenléti idő: több mint 30 nap
• Használati idő:
  - 1D kódok olvasása: legfeljebb kb. 12 óra
  - 2D kódok olvasása: legfeljebb kb. 8 óra
• Bluetooth hatótáv: beltérben kb. 15 méter


Támogatott kódtípusok

1D kódok például:

• Codabar
• Code 11
• Code 39
• Code 128
• MSI
• UPC-A
• EAN-8
• EAN-13
• ISBN
• Industrial 2 of 5
• Interleaved 2 of 5
• Standard 2 of 5
• Matrix 2 of 5


2D kódok például:

• QR Code
• DataMatrix
• PDF417
• Aztec
• Hanxin
• Micro PDF417


4. A készülék részei

A készüléken az alábbi fő elemek találhatók:

• olvasógomb / szkennelő gomb
• jelzőfény
• töltőcsatlakozó
• vezeték nélküli kommunikációs modul


5. Töltés

1. Csatlakoztassa a készüléket USB-kábellel egy megfelelő 5V / 1A tápforráshoz.
2. Töltés közben a piros töltésjelző világít.
3. Teljes feltöltés után a töltésjelző kialszik.

Megjegyzés: ha töltés közben a piros fény villog, az arra utalhat, hogy az akkumulátor nincs megfelelően érzékelve.

6. Bekapcsolás és kikapcsolás

• A készülék bekapcsolásakor hangjelzést ad.
• Kikapcsoláskor szintén külön hangjelzés hallható.

A működés pontos módja típustól függően kissé eltérhet, de általában a gomb hosszabb nyomásával lehet be- vagy kikapcsolni a készüléket.

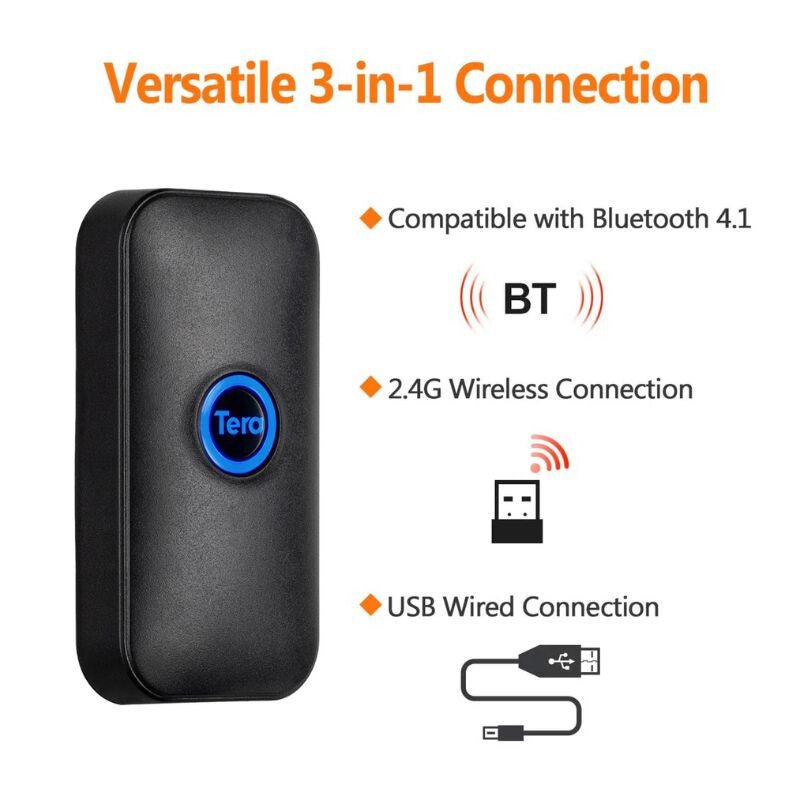

7. Csatlakozási lehetőségek

A szkenner többféle módon használható:

• Bluetooth HID mód
• Bluetooth SPP mód
• Bluetooth BLE mód
• USB vevőegységgel (dongle / receiver)
• USB-kábellel


8. Bluetooth párosítás

A szkenner Bluetooth-képes eszközökkel, például telefonnal, táblagéppel vagy számítógéppel is használható.

Párosítás lépései

1. Kapcsolja be a készüléket.
2. Tartsa lenyomva a gombot kb. 8 másodpercig, vagy olvassa be a Bluetooth párosítást indító beállítókódot.
3. A készülék ekkor párosítási módba lép.
4. Kapcsolja be a Bluetooth funkciót a telefonon, tableten vagy számítógépen.
5. Keresse meg a szkennert az elérhető eszközök listájában.
6. Válassza ki, majd párosítsa az eszközt.
7. Sikeres párosítás után a készülék hangjelzést ad.


Fontos:
Ha 1 percen belül nem sikerül a párosítás, a készülék kilép a párosítási módból, és visszatér normál üzemmódba.

9. Párosítás USB vevőegységgel

Asztali számítógépnél vagy olyan eszköznél, amely nem rendelkezik Bluetooth funkcióval, a mellékelt USB vevővel használható.

Lépések

1. Olvassa be a vevőegység használatához szükséges beállítókódot.
2. Olvassa be a „kényszerített párosítás vevővel” beállítókódot.
3. Csatlakoztassa az USB vevőt a számítógéphez.
4. Sikeres párosítás után hangjelzés hallható.

Ha a párosítás 1 percen belül nem sikerül, a készülék kilép a párosítási módból.

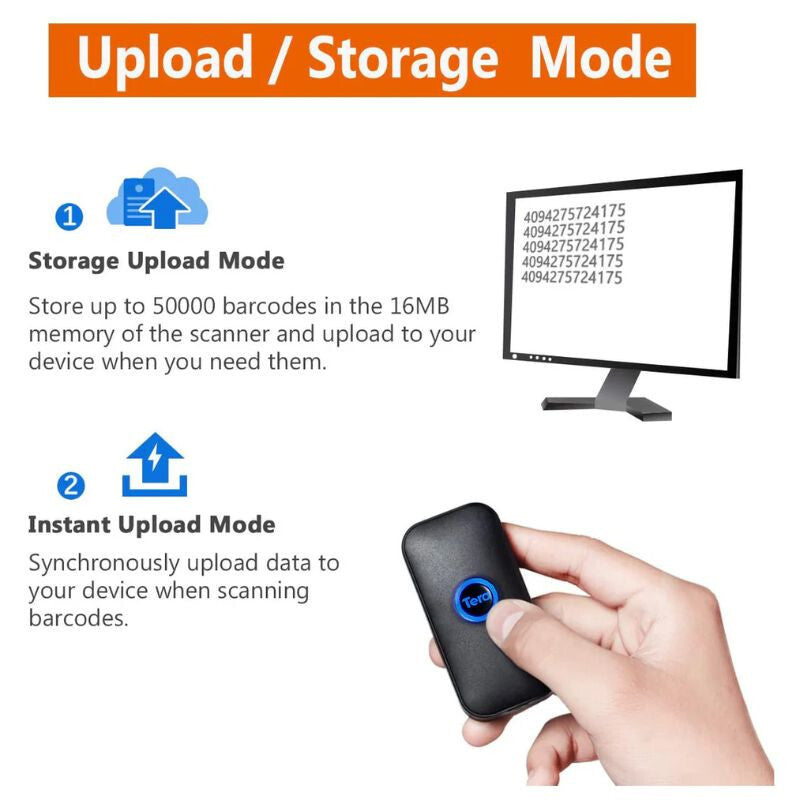

10. Működési módok

A készülék két fő működési módot támogat.

Normál mód

Ebben a módban a beolvasott adat azonnal továbbításra kerül a csatlakoztatott eszközre.

• sikeres olvasás esetén rövid hangjelzés hallható
• sikertelen továbbítás esetén figyelmeztető hang hallható
• ha az adatátvitel nem sikeres, az adat normál módban elveszhet


Tároló mód

Ebben a módban a beolvasott kódok a készülék belső memóriájában tárolódnak.

Ez akkor hasznos, ha:

• nincs folyamatos kapcsolat az eszközzel
• a felhasználó később szeretné feltölteni az adatokat
• terepen vagy mozgás közben dolgozik


Tároló módban:

• a készülék belső memóriába menti a kódokat
• lekérdezhető a tárolt kódok száma
• a mentett adatok később feltölthetők
• a tárolt adatok törölhetők


Fontos:

A törölt adatok később már nem állíthatók vissza.

11. Utókarakterek hozzáadása

A készülék beállítható úgy, hogy a beolvasott adat végéhez automatikusan speciális karaktert adjon.

Lehetséges beállítások:

• CR
• LF
• CR + LF
• TAB

Ezek akkor lehetnek hasznosak, ha például a szkennerrel űrlapokat, táblázatokat vagy készletkezelő rendszert használ.

12. Automatikus készenléti idő

A készülék energiatakarékosság céljából többféle készenléti idővel használható.

Beállítható például:

• 1 perc után
• 5 perc után
• 10 perc után
• 30 perc után
• soha ne menjen készenlétbe
• gyors készenléti mód


13. Billentyűzetnyelv beállítása

A kézikönyv szerint a készülék több nyelvi kiosztást támogat, például:

• angol
• német
• francia
• spanyol
• olasz
• japán


Fontos megjegyzés:

A vonalkódolvasó helyes karakterbeviteléhez célszerű angol billentyűzetkiosztással használni. Magyar kiosztás mellett a speciális karakterek miatt előfordulhat, hogy a beolvasott karakterek nem megfelelően jelennek meg.

Ha a szkenner hibás karaktereket ír be, állítsa a számítógépet vagy a használt eszközt angol (US) billentyűzetkiosztásra.

14. iOS billentyűzet megjelenítése / elrejtése

iOS-eszközökön lehetőség van a virtuális billentyűzet kezelésére.

A megfelelő beállítókódok beolvasásával:

• előhívható az iOS billentyűzet
• elrejthető az iOS billentyűzet


15. Bluetooth protokollok

A készülék az alábbi Bluetooth üzemmódokat támogatja:

Bluetooth HID mód

A szkenner billentyűzetként működik, és a beolvasott adatot közvetlenül a kijelölt mezőbe írja.

Bluetooth SPP mód

Soros adatkapcsolatot használó kommunikációs mód.

Bluetooth BLE mód

Alacsony fogyasztású Bluetooth kommunikáció.

A kívánt mód a megfelelő beállítókód beolvasásával választható ki.

16. Kis- és nagybetűk beállítása

A készülék képes a beolvasott karakterek formátumát módosítani.

Lehetséges opciók:

• kisbetűs átalakítás
• nagybetűs átalakítás
• átváltás kikapcsolása


17. Dátum/idő hozzáadása előtagként vagy utótagként

A készülék képes a beolvasott adatokhoz az olvasás időpontját is hozzáadni.

Beállítható:

• időbélyeg hozzáadása a beolvasott adat elejére
• időbélyeg hozzáadása a beolvasott adat végére
• funkció kikapcsolása

Ha az idő pontatlan, a gyári útmutató szerint külön időszinkronizáló eszközzel frissíthető.

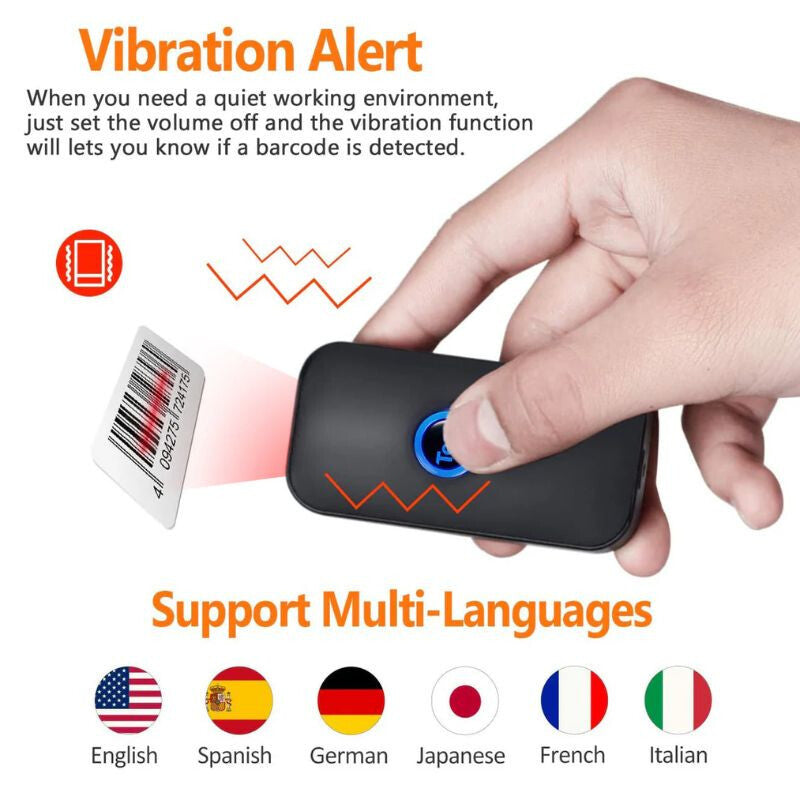

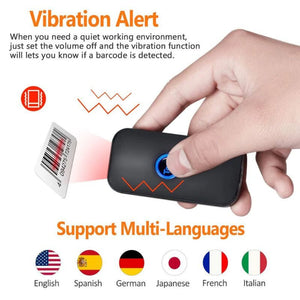

18. Hang és rezgés beállítás

A készülék hang- és rezgés-visszajelzései szabályozhatók.

Beállítható:

• hang kikapcsolása
• hang bekapcsolása
• rezgés kikapcsolása
• rezgés bekapcsolása

Megjegyzés: a rezgés funkció csak az ezt támogató változatoknál érhető el.

19. Jelzőfények jelentése

Kék fény

• gyors felvillanás: sikeres beolvasás


Piros fény

• folyamatosan világít: töltés folyamatban
• kialszik: töltés befejeződött
• villog: töltési vagy akkumulátorérzékelési probléma


20. Hangjelzések jelentése

A készülék különböző hangjelzésekkel tájékoztat a működéséről.

Például:

• bekapcsolás
• kikapcsolás
• sikeres olvasás normál módban
• sikeres olvasás tároló módban
• beállítókód beolvasása
• adatátviteli hiba
• megtelt tárhely


21. Gyári visszaállítás

Ha a készülék beállításai elállítódnak, vagy nem megfelelően működik, a gyári alapbeállítások visszaállíthatók a megfelelő inicializáló beállítókód beolvasásával.

Ezután a szkenner újra az alapbeállításokkal fog működni.

22. Hibaelhárítás

A készülék nem csatlakozik Bluetooth-on

• ellenőrizze, hogy a szkenner párosítási módban van-e
• törölje a korábbi párosítást, majd próbálja meg újra
• ügyeljen arra, hogy a készülék 1 percen belül párosítva legyen


A szkenner hibás karaktereket ír

• állítsa a számítógépet vagy a fogadó eszközt angol billentyűzetkiosztásra
• magyar kiosztás esetén a speciális karakterek eltérhetnek


A szkenner nem továbbítja az adatokat

• ellenőrizze, hogy normál vagy tároló módban van-e
• tároló módban szükség lehet az adatok manuális feltöltésére
• ellenőrizze, hogy a megfelelő Bluetooth protokoll van-e kiválasztva


Nem működik az USB vevő

• olvassa be újra a vevő párosításához szükséges kódokat
• húzza ki, majd csatlakoztassa újra az USB vevőt
• szükség esetén állítsa vissza a gyári beállításokat


A készülék nem reagál megfelelően

• töltse fel teljesen
• indítsa újra
• szükség esetén végezzen gyári visszaállítást


23. Fontos tudnivaló

A gyári útmutatóban szereplő vonalkódok és QR-kódok beállítókódok, amelyeket a készülék konfigurálásához kell használni. Ezek beolvasásával lehet a különböző funkciókat be- vagy kikapcsolni.
