A termék rendeltetése

A 16×1 HDMI Switch segítségével akár 16 különböző HDMI jelforrást csatlakoztathat egyetlen HDMI kijelzőhöz, például televízióhoz, monitorhoz vagy projektorhoz.

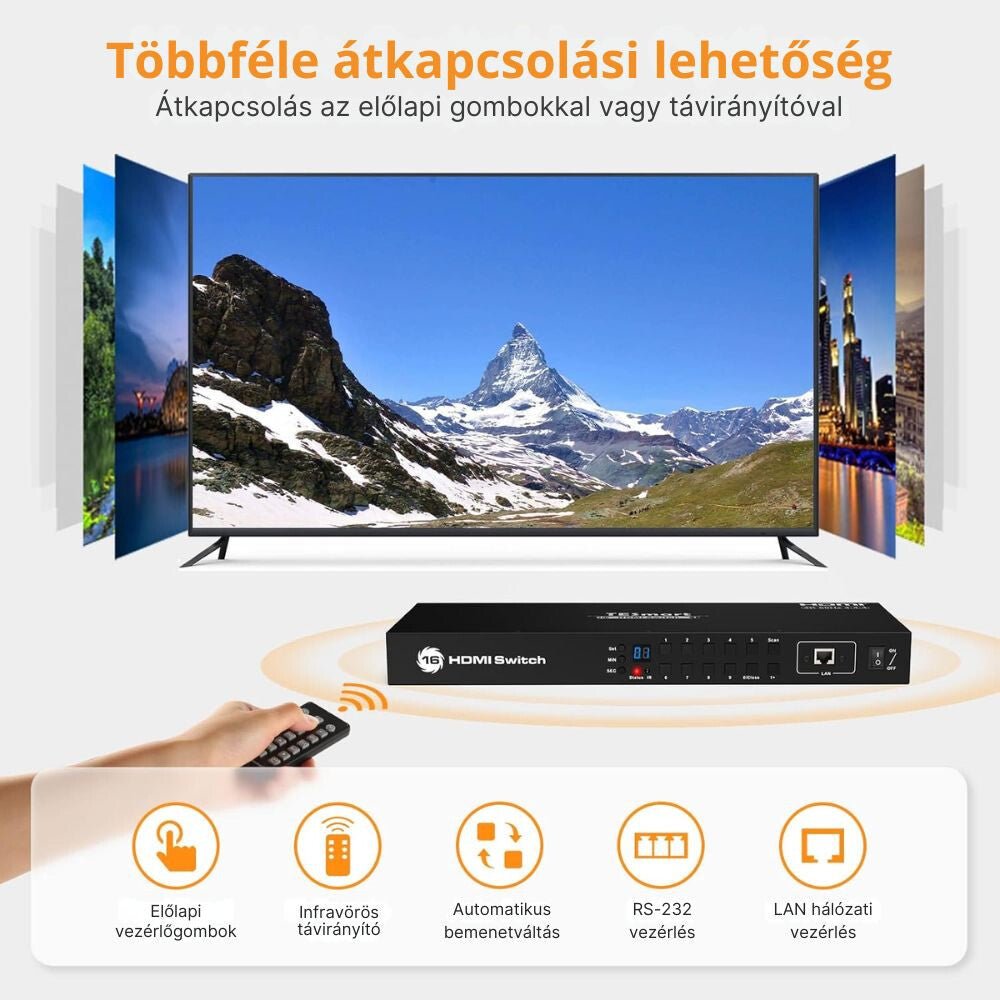

A csatlakoztatott források között az előlapi gombokkal, a mellékelt infravörös távirányítóval, illetve RS232 vagy hálózati kapcsolaton keresztül lehet váltani.

Főbb jellemzők

• 16 HDMI bemenet és 1 HDMI kimenet
• Maximális támogatott felbontás: 3840 × 2160 @ 30 Hz
• Beépített EDID-emuláció minden HDMI bemeneten
• Hot Plug támogatás – a HDMI eszközök a kapcsoló kikapcsolása nélkül is csatlakoztathatók és leválaszthatók
• Automatikus HDMI bemenetfelismerés és váltás
• Automatikus bemenetpásztázási funkció
• Állítható automatikus váltási időköz
• Előlapi kezelőgombok
• Infravörös távirányítás
• Külső IR-vevő csatlakoztatási lehetőség
• RS232 vezérlés
• LAN/TCP-IP vezérlés
• DVI-D Single Link eszközökkel is használható megfelelő HDMI–DVI adapter segítségével


A csomag tartalma

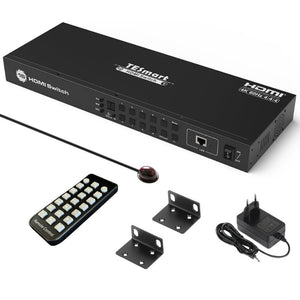

• 1 db 16×1 HDMI Switch
• 1 db DC 12 V hálózati adapter
• 1 db infravörös távirányító
• 1 db külső IR-vevő kábel
• 1 db 3 pólusú RS232 csatlakozó
• Rack-rögzítő fülek
• Használati útmutató


A készülék csatlakozói és kezelőszervei

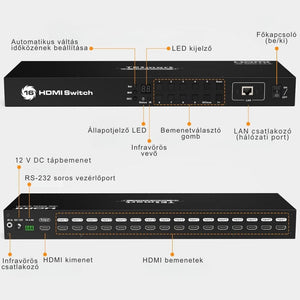

Hátlapi csatlakozók

IR EXTENSION IN

Külső infravörös vevő csatlakoztatására szolgál. Akkor hasznos, ha a készüléket például rack szekrénybe helyezi, és az előlapi IR-vevő nem látható.

DC 12V
A mellékelt 12 V-os hálózati adapter csatlakozója.

RS232
A készülék külső vezérlőrendszerrel történő vezérlésére szolgál.

HDMI OUTPUT
Ide csatlakoztassa a televíziót, monitort vagy projektort.

HDMI INPUT 1–16

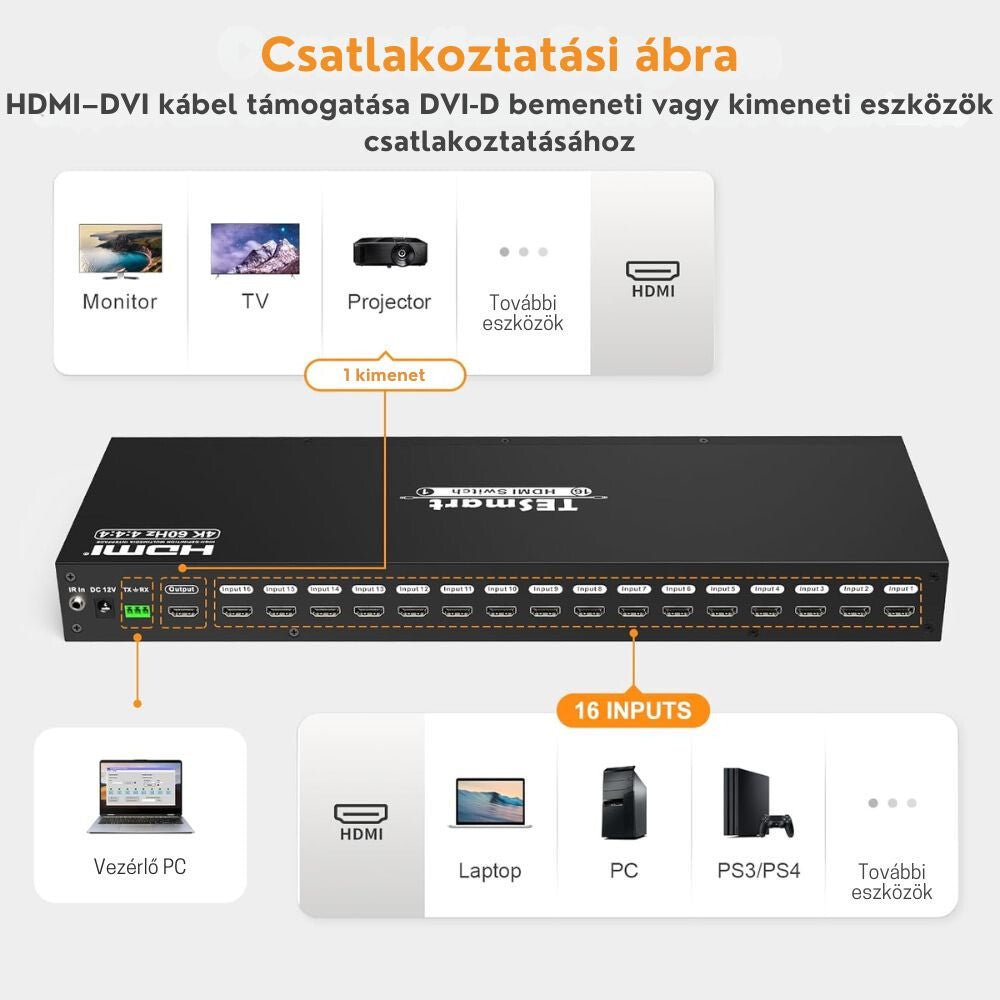

Ide csatlakoztathatja a használni kívánt HDMI jelforrásokat, például:

• számítógépet
• laptopot
• játékkonzolt
• DVD/Blu-ray lejátszót
• set-top boxot
• médialejátszót
• egyéb HDMI-kimenettel rendelkező készüléket


LAN
Hálózati vezérléshez használható RJ45 csatlakozó.

POWER
A HDMI Switch be- és kikapcsolására szolgáló főkapcsoló.

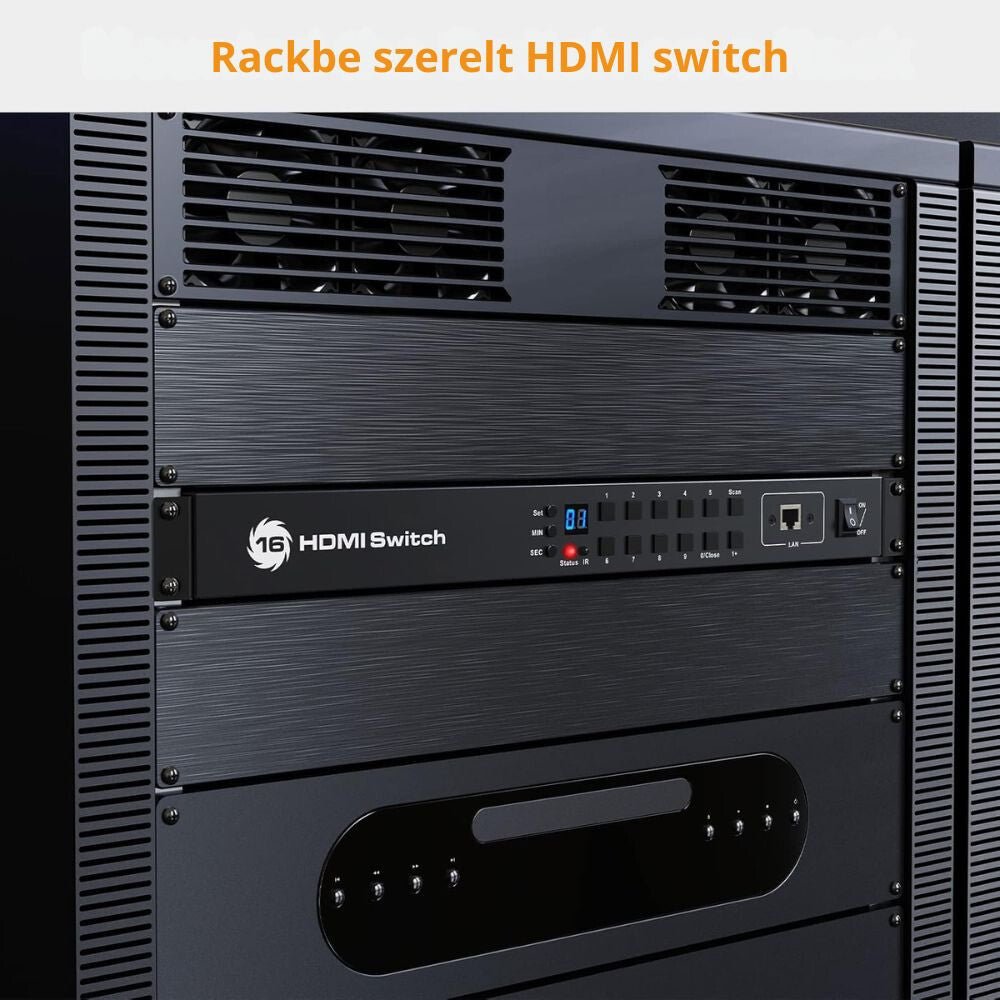

Előlapi kezelőszervek

LED kijelző

A kijelző az aktuálisan kiválasztott HDMI bemenet számát mutatja.

Állapotjelző LED

• Zöld: automatikus pásztázási mód aktív
• Piros: normál működési mód


IR-vevő

Fogadja a mellékelt infravörös távirányító jeleit.

Üzembe helyezés

1. Kapcsolja ki a csatlakoztatni kívánt eszközöket.
2. Csatlakoztassa a HDMI jelforrásokat a készülék HDMI INPUT 1–16 bemeneteihez.
3. Csatlakoztassa a televíziót, monitort vagy projektort a HDMI OUTPUT kimenethez.
4. Csatlakoztassa a mellékelt DC 12 V-os hálózati adaptert.
5. Kapcsolja be a HDMI Switchet a POWER kapcsolóval.
6. Kapcsolja be a csatlakoztatott forráseszközöket és a kijelzőt.
7. Válassza ki a megjeleníteni kívánt HDMI bemenetet.


HDMI bemenet kiválasztása

Választás az előlapi gombokkal

1–9. bemenet

Nyomja meg közvetlenül az 1–9 közötti számgombok egyikét.

Például:

5 → az 5. HDMI bemenet kiválasztása.

10. bemenet

Nyomja meg:

[1+] → [0/Close]

11–16. bemenet

Nyomja meg:

[1+] → majd az [1]–[6] gombok egyikét

Például:

• [1+] + [1] → 11. bemenet
• [1+] + [2] → 12. bemenet
• [1+] + [6] → 16. bemenet


HDMI kimenet ki- és bekapcsolása

Nyomja meg közvetlenül a:

[0/Close]

gombot.

Ezzel a HDMI kimenet megjelenítése be- vagy kikapcsolható.

Bemenet kiválasztása a távirányítóval

1. bemenet

Nyomja meg az [1/A] gombot, majd várjon körülbelül 2 másodpercet.

2–9. bemenet

Nyomja meg közvetlenül a megfelelő gombot:

[2/B] – [9/I]

10–16. bemenet

Nyomja meg az [1/A] gombot, majd 2 másodpercen belül a megfelelő [0]–[6/F] gombot.

Például:

• [1/A] + [0] → 10. bemenet
• [1/A] + [1] → 11. bemenet
• …
• [1/A] + [6/F] → 16. bemenet


Automatikus bemenetfelismerés

Az automatikus bemenetfelismerés a távirányító [M] gombjával kapcsolható be vagy ki.

Bekapcsolt automatikus mód esetén

Ha új HDMI jelforrást csatlakoztat valamelyik bemenethez, vagy bekapcsolja az adott forráseszközt, a HDMI Switch automatikusan átvált erre a bemenetre.

Ha az aktuálisan használt HDMI jelforrást leválasztja vagy kikapcsolja, a készülék automatikusan átvált egy másik aktív HDMI bemenetre.

Kikapcsolt automatikus mód esetén

Új HDMI forrás csatlakoztatásakor vagy egy meglévő forrás kikapcsolásakor a készülék nem vált automatikusan másik bemenetre.

Automatikus pásztázási mód

Ebben az üzemmódban a készülék meghatározott időközönként automatikusan végigvált az aktív HDMI bemeneteken.

Bekapcsolás az előlapon

Nyomja meg a:

[Scan]

gombot.

A készülék automatikusan váltogatni kezdi az aktív bemeneteket.

A pásztázás leállításához nyomja meg ismét a [Scan] gombot.

Bekapcsolás távirányítóval

Nyomja meg a távirányító:

[P]

gombját.

A pásztázás kikapcsolásához nyomja meg ismét a [P] gombot.

Automatikus pásztázási idő beállítása

Az automatikus váltás időköze percben és másodpercben állítható.

Perc beállítása

Nyomja meg a:

[MIN]

gombot a 0–59 perc közötti érték kiválasztásához.

Másodperc beállítása

Nyomja meg a:

[SEC]

gombot a 0–59 másodperc közötti érték kiválasztásához.

Beállítás mentése

A kívánt perc és másodperc kiválasztása után nyomja meg:

[Set]

A beállított érték lesz az automatikus bemenetváltás időköze.

Hangjelzés be- és kikapcsolása

A készülék gombnyomásokhoz kapcsolódó hangjelzése a távirányító némítás/hangszóró gombjával kapcsolható be vagy ki.

LAN csatlakozás

A HDMI Switch hálózaton keresztül is vezérelhető.

1. Csatlakoztasson egy Cat5e vagy Cat6 UTP/FTP hálózati kábelt a készülék LAN portjához.
2. A kábel másik végét csatlakoztassa:
   - helyi hálózati routerhez, vagy
   - közvetlenül egy számítógéphez.
3. A hálózati kapcsolaton keresztül TCP/IP parancsokkal választhatók ki a HDMI bemenetek.


A gyártói hálózati vezérlőszoftver és API elsősorban Windows rendszerhez használható.

RS232 csatlakozás

Az RS232 csatlakozó külső vezérlőrendszerekhez használható.

A mellékelt 3 pólusú csatlakozó segítségével csatlakoztassa a HDMI Switchet egy szabványos RS232 porthoz.

A kommunikációs vezetékek bekötésénél ügyeljen arra, hogy:

• TX → RX
• RX → TX
• GND → GND

legyen csatlakoztatva.

Az RS232 és LAN csatlakozások kizárólag a bemenetek külső vezérlésére szolgálnak, a HDMI kép- és hangjelet nem ezeken keresztül továbbítja a készülék.

EDID és Hot Plug funkció

A készülék minden HDMI bemenetén EDID-emuláció található. Ez segít abban, hogy a csatlakoztatott számítógépek és más HDMI források megfelelő kijelzőinformációkat érzékeljenek.

A Hot Plug támogatásnak köszönhetően HDMI eszközök működés közben is csatlakoztathatók vagy leválaszthatók, a HDMI Switch teljes kikapcsolása nélkül.

DVI eszközök használata

A készülék megfelelő HDMI–DVI adapterrel DVI-D Single Link jelforrásokkal és kijelzőkkel is használható.

Fontos, hogy a DVI csatlakozás általában csak képet továbbít, ezért ilyen kapcsolat esetén a hang továbbításához külön megoldásra lehet szükség.

Biztonsági tudnivalók

• A készüléket száraz, jól szellőző helyen használja.
• Ne tegye ki víznek, nedvességnek vagy magas páratartalomnak.
• Ne helyezze hőforrás közvetlen közelébe.
• Ne takarja le a készülék szellőzőnyílásait.
• Kizárólag megfelelő 12 V-os tápegységet használjon.
• A kábelek csatlakoztatásakor ne alkalmazzon túlzott erőt.
• Tisztítás előtt kapcsolja ki és válassza le a készüléket az elektromos hálózatról.
• A készülékházat ne bontsa meg.
• Ha rendellenes működést, szagot vagy túlzott felmelegedést észlel, azonnal kapcsolja ki a készüléket.
