1. A termék rendeltetése

A 4×2 HDMI Matrix segítségével legfeljebb 4 HDMI jelforrást csatlakoztathat 2 külön HDMI kijelzőhöz.

A két kimenet egymástól függetlenül vezérelhető, így:

• mindkét kijelzőn ugyanaz a HDMI-forrás jeleníthető meg, vagy
• a két kijelzőn két különböző HDMI-forrás jeleníthető meg.

Például egyidejűleg csatlakoztatható hozzá számítógép, játékkonzol, DVD-lejátszó vagy DVR, és ezek képe tetszés szerint továbbítható a két monitorra vagy televízióra.

2. Főbb jellemzők

• 4 HDMI bemenet
• 2 HDMI kimenet
• A két HDMI kimenet egymástól függetlenül kapcsolható
• Maximális támogatott felbontás: 3840 × 2160 @ 30 Hz (Ultra HD 4K)
• Akár 36 bit/pixel színmélység támogatása
• HDCP 1.3 kompatibilitás
• Intelligens EDID felismerés
• Kompatibilis a legtöbb HDMI jelforrással és kijelzővel
• Maximum kb. 10 méteres HDMI-kábel támogatása
• S/PDIF digitális hangkimenet
• Támogatott hangformátumok:
  - LPCM 7.1
  - Dolby TrueHD
  - Dolby Digital Plus
  - DTS-HD Master Audio
• Vezérlés:
  - az előlapi gombokkal
  - infravörös távirányítóval

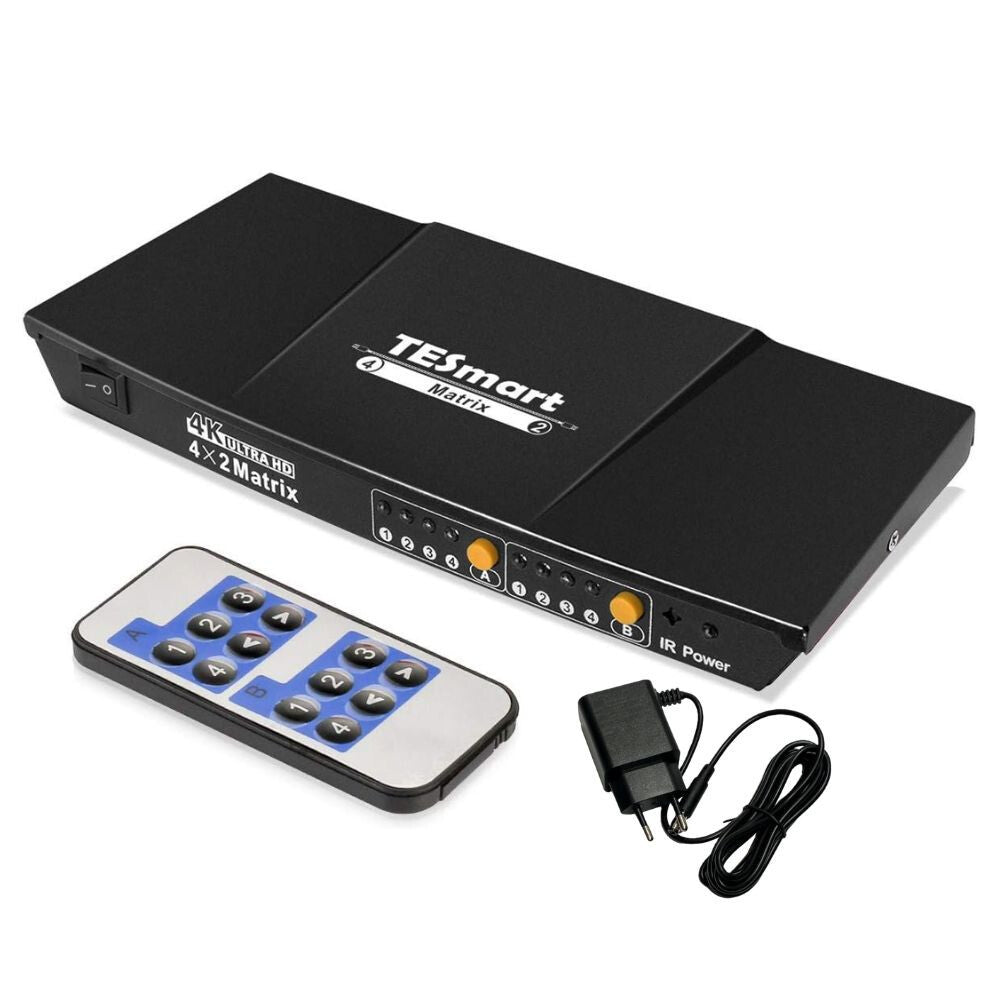

3. A csomag tartalma

• 1 db 4×2 HDMI Matrix kapcsoló
• 1 db DC 5 V hálózati adapter
• 1 db infravörös távirányító
• 1 db használati útmutató

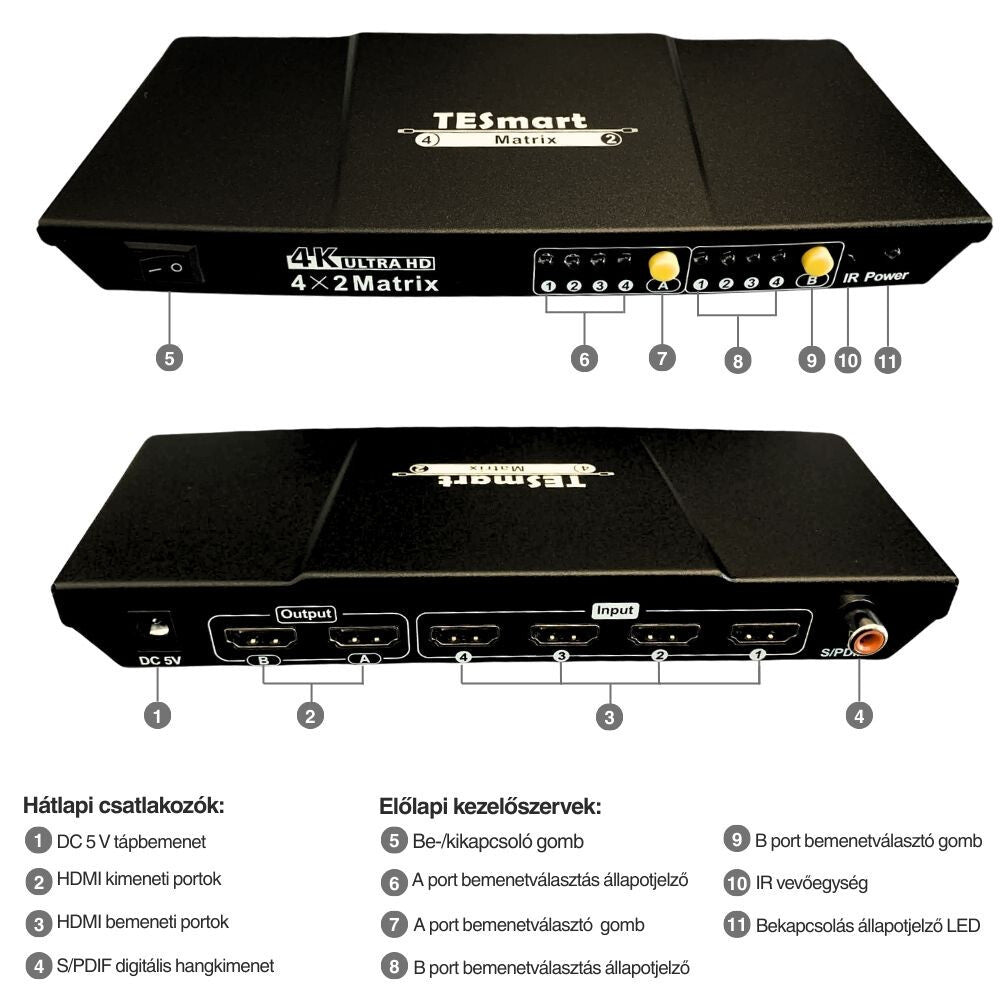

4. Csatlakozók és kezelőszervek

Hátlapi csatlakozók

1. DC 5V – Tápbemenet

A mellékelt 5 V-os hálózati adapter csatlakoztatására szolgál.

2. HDMI OUTPUT A és B – HDMI kimenetek

A két monitor, televízió vagy egyéb HDMI kijelző csatlakoztatására.

3. HDMI INPUT 1–4 – HDMI bemenetek

Legfeljebb négy HDMI jelforrás csatlakoztatására, például:

• számítógép
• laptop
• DVD/Blu-ray lejátszó
• játékkonzol
• DVR
• médialejátszó

4. S/PDIF audio output
Digitális audiojel továbbítására kompatibilis erősítőhöz, hangrendszerhez vagy más S/PDIF bemenettel rendelkező eszközhöz.

Előlapi kezelőszervek

5. Power – Be-/kikapcsoló

A készülék be- és kikapcsolására szolgál.

6. Output A bemenetjelző LED-ek

Megmutatják, hogy az A HDMI kimenethez jelenleg melyik bemenet van kiválasztva.

7. Output A választógomb

Az A HDMI kimenethez tartozó bemenet kiválasztására.

8. Output B bemenetjelző LED-ek

Megmutatják, hogy a B HDMI kimenethez jelenleg melyik bemenet van kiválasztva.

9. Output B választógomb

A B HDMI kimenethez tartozó bemenet kiválasztására.

10. IR vevő

A mellékelt infravörös távirányító jelét fogadja.

11. Tápellátás-jelző LED

Világít, amikor a készülék be van kapcsolva.

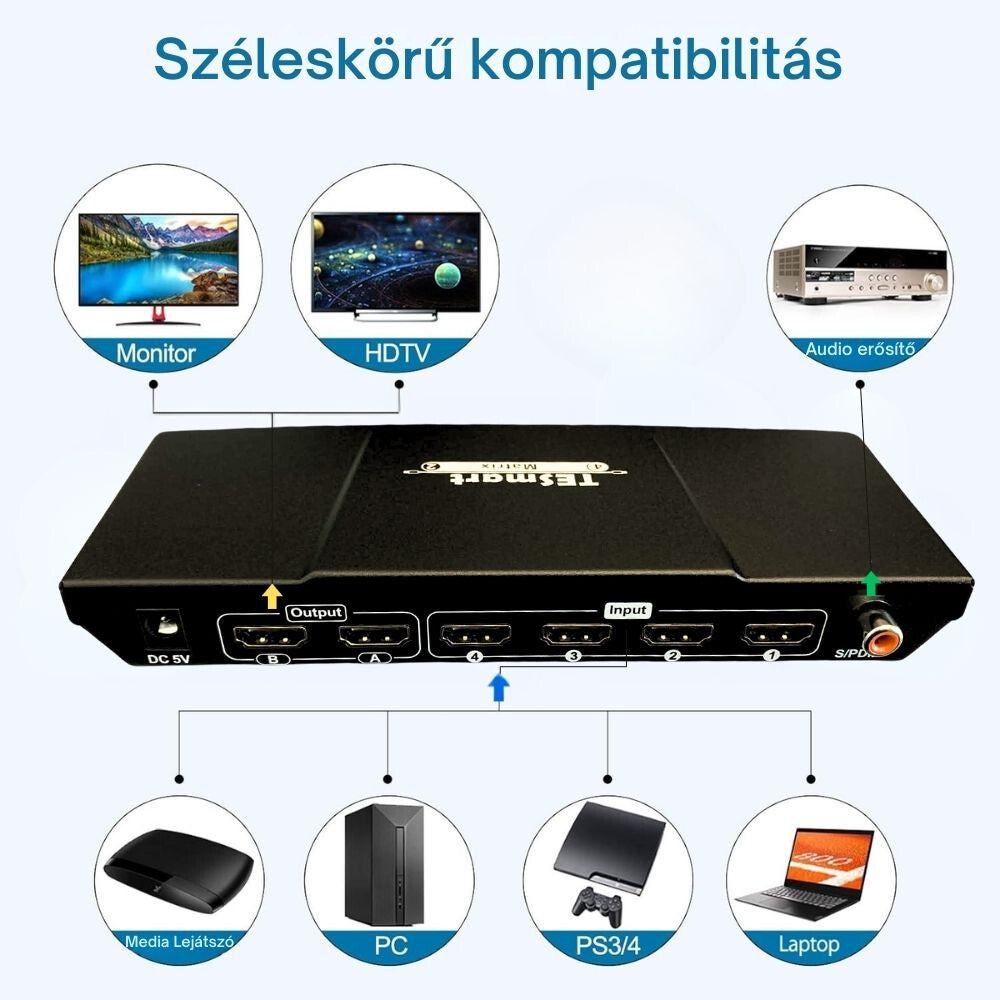

5. A készülék csatlakoztatása

1. HDMI jelforrások csatlakoztatása

Csatlakoztassa a használni kívánt készülékeket a Matrix HDMI INPUT 1–4 bemeneteihez.

Például:

• INPUT 1 → számítógép
• INPUT 2 → játékkonzol
• INPUT 3 → DVD/Blu-ray lejátszó
• INPUT 4 → DVR vagy más HDMI-eszköz

Nem szükséges mind a négy bemenetet használni.

2. Kijelzők csatlakoztatása

Csatlakoztassa a két televíziót vagy monitort:

• HDMI OUTPUT A
• HDMI OUTPUT B

kimenetekhez.

A készülék egyetlen kijelzővel is használható.

3. Külső hangrendszer csatlakoztatása

Ha külön erősítőt vagy hangrendszert szeretne használni, csatlakoztassa azt a Matrix S/PDIF digitális hangkimenetéhez.

4. Tápellátás

Csatlakoztassa a mellékelt DC 5 V hálózati adaptert a készülékhez, majd a hálózati aljzathoz.

5. Bekapcsolás

Kapcsolja be:

1. a HDMI jelforrásokat,
2. a kijelzőket,
3. majd a HDMI Matrix kapcsolót.


6. Bemenet kiválasztása

A két HDMI kimenet egymástól függetlenül vezérelhető.

Output A

Az A választógomb megnyomásával válthat az 1–4 HDMI bemenet között.

A hozzá tartozó LED mutatja, hogy éppen melyik bemenet van kiválasztva.

Output B

A B választógomb megnyomásával külön választhatja ki, hogy a második kijelzőn melyik bemenet jelenjen meg.

Példa

Beállítható például:

• OUTPUT A → INPUT 1, számítógép
• OUTPUT B → INPUT 4, játékkonzol

De mindkét kimenet ugyanazt a forrást is használhatja:

• OUTPUT A → INPUT 2
• OUTPUT B → INPUT 2

Ilyenkor mindkét kijelzőn ugyanannak az eszköznek a képe jelenik meg.

7. Távirányító használata

A távirányítón külön gombsor található az A és a B kimenethez.

OUTPUT A vezérlése

1 / 2 / 3 / 4 gomb

Közvetlenül kiválasztja az adott HDMI bemenetet.

• 1 → HDMI INPUT 1
• 2 → HDMI INPUT 2
• 3 → HDMI INPUT 3
• 4 → HDMI INPUT 4

< gomb
Váltás az előző HDMI bemenetre.

> gomb
Váltás a következő HDMI bemenetre.

OUTPUT B vezérlése

Az alsó, B jelzésű gombsor ugyanilyen módon vezérli a B HDMI kimenetet.

• 1–4: közvetlen bemenetválasztás
• <: előző bemenet
• >: következő bemenet

Az A és B kimenet külön-külön állítható.

8. A távirányító eleme

A távirányító CR2025 típusú gombelemmel működik.

Első használat előtt ellenőrizze az elemtartót. Ha az elem és az érintkező között műanyag szigetelőlap található, azt használat előtt húzza ki.

Hosszabb használaton kívüli időszak esetén az elem élettartamának növelése érdekében az elem eltávolítható a távirányítóból.

9. EDID funkció

A készülék intelligens EDID felismerést használ.

Az EDID segítségével a HDMI Matrix információt kap a csatlakoztatott kijelző által támogatott kép- és hangformátumokról, és ennek megfelelően kommunikál a HDMI jelforrással.

Ez a funkció automatikusan működik, külön beállítást általában nem igényel.

10. Felbontás és HDMI-kábelek

A készülék legfeljebb:

3840 × 2160 @ 30 Hz

felbontást támogat.

4K felbontás használatakor fontos, hogy:

• a HDMI jelforrás támogassa a kívánt felbontást,
• a kijelző támogassa azt,
• a használt HDMI-kábel is megfelelő legyen.


A gyártó maximum 10 méteres HDMI-kábel használatát adja meg.

Hosszabb kábel vagy gyenge minőségű kábel esetén kép- vagy hangkimaradás jelentkezhet.

11. Hibaelhárítás

Nincs kép

Ellenőrizze, hogy:

• a Matrix be van-e kapcsolva,
• a megfelelő HDMI bemenet van-e kiválasztva,
• a HDMI-kábelek megfelelően csatlakoznak-e,
• a jelforrás be van-e kapcsolva,
• a kijelző megfelelő HDMI bemenetre van-e állítva.

4K felbontásnál nincs kép vagy szakadozik a jel

Ellenőrizze a HDMI-kábeleket. Használjon megfelelő minőségű, 4K jelátvitelre alkalmas kábelt.

Próbálja meg rövidebb HDMI-kábellel is.

A távirányító nem működik

Ellenőrizze:

• van-e benne CR2025 elem,
• eltávolította-e a műanyag szigetelőlapot,
• megfelelően van-e behelyezve az elem,
• a távirányítót a készülék IR vevője felé irányítja-e.

Az egyik kijelzőn más forrás jelenik meg

Ez nem feltétlenül hiba. A Matrix két kimenete egymástól függetlenül állítható.

Az A és B bemenetválasztó gombokkal állítsa mindkét kimenetet ugyanarra a HDMI bemenetre, ha ugyanazt a képet szeretné mindkét kijelzőn.

12. Fontos tudnivalók

• A készülék 4 bemenet / 2 kimenet HDMI Matrix, nem hagyományos egyszerű HDMI splitter.
• Mindkét kimenet külön HDMI-forrást választhat.
• A készülék maximális támogatott felbontása 4K UHD 3840 × 2160 @ 30 Hz.
• A készülék HDCP 1.3 kompatibilis.
• Csak megfelelő 5 V-os tápegységgel használja.
• A készüléket száraz, jól szellőző helyen használja.
• Ne tegye ki víznek, nedvességnek vagy túlzott hőhatásnak.
