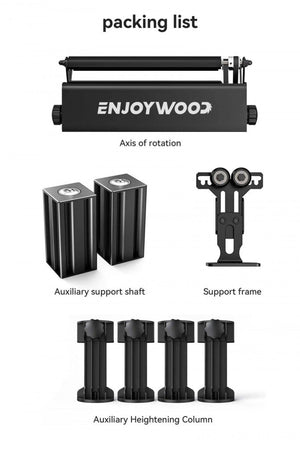

1. Tartozékok tartalma

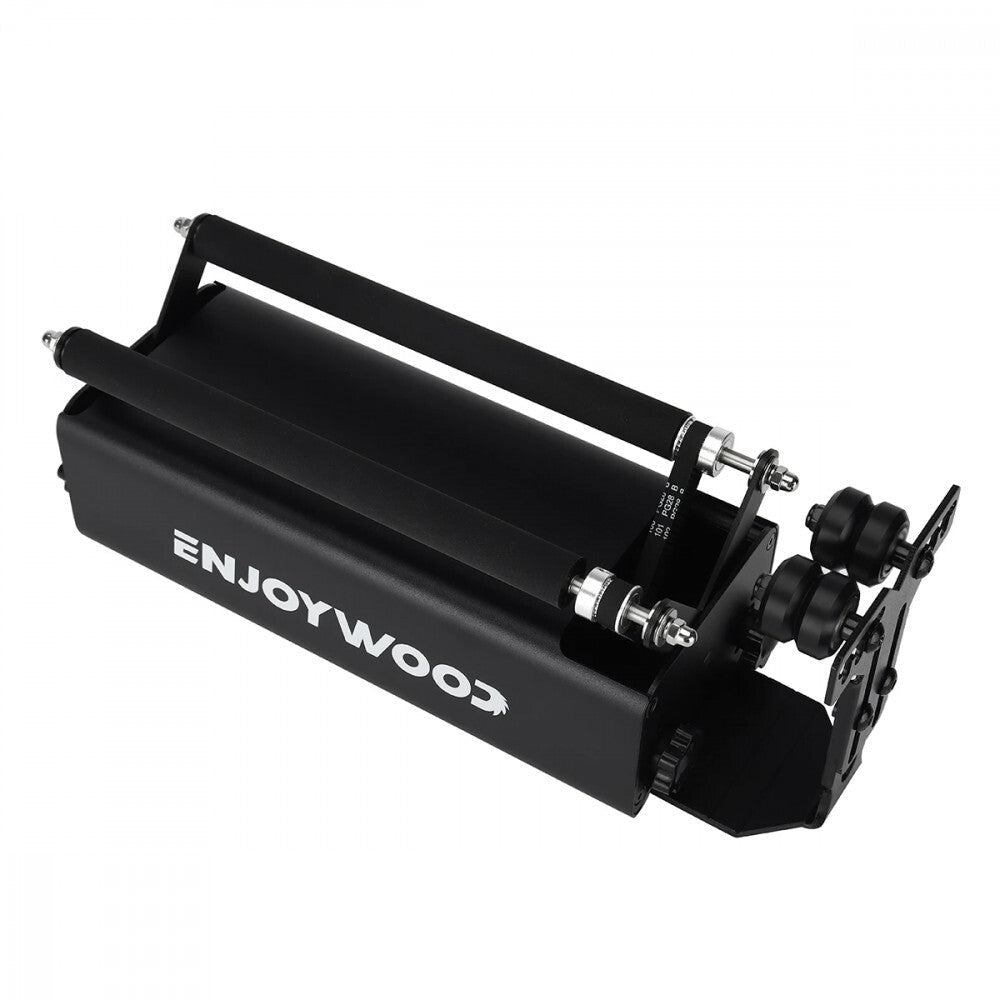

R3 PRO forgóhenger alumínium vázzal és beépített motorizálással

4 db virágkörömgyűrűs (plum blossom) fogantyú, a henger szélességének beállítására

Kábelei a különböző lézergravírozó márkákhoz (pl. AtomStack, Neje, Ortur)

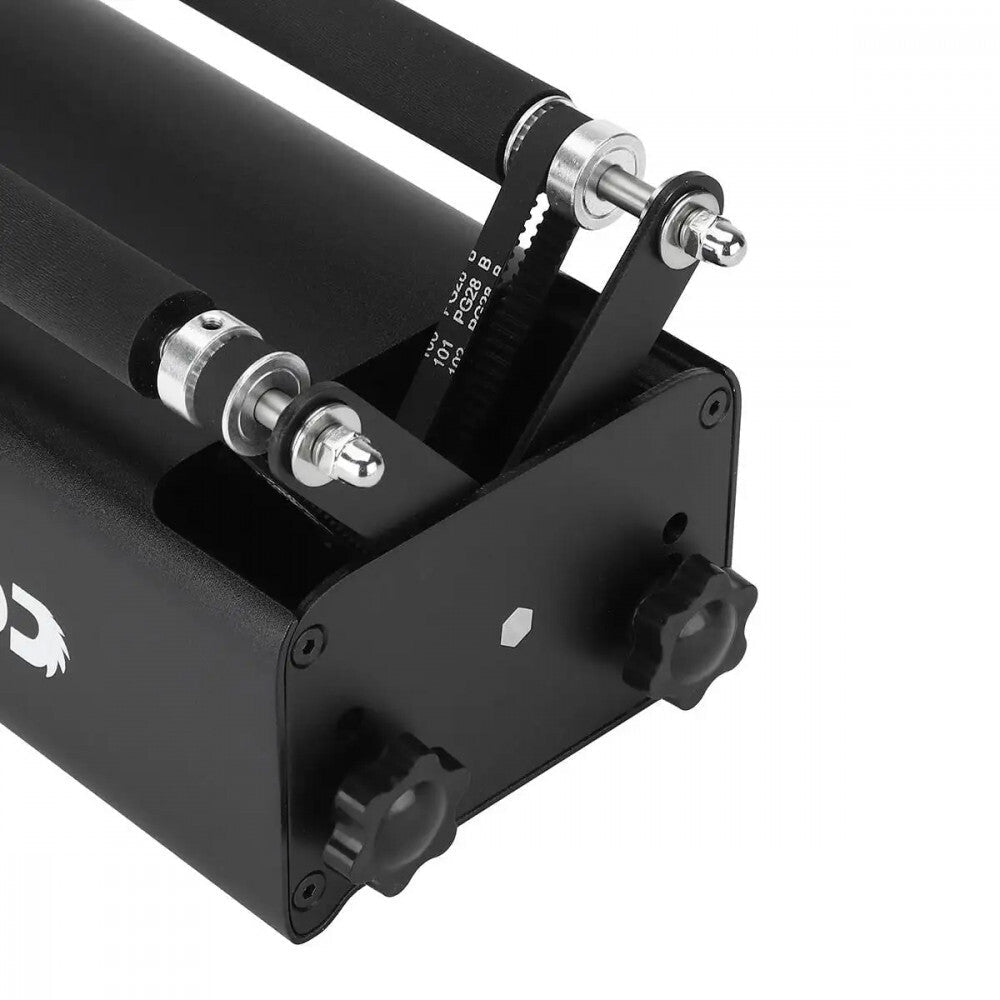

SZinkron szíjhajtás a henger forgatásához

Használati útmutató (angol/chineses eredeti)

2.  Biztonsági figyelmeztetések

Csak felnőttek használhatják, kevésbé hozzáértők csak felügyelettel

Vízzáró környezetben (pl. kültéren, vegyszerek közelében) ne használd, és tartsd távol a tűzforrástól és erős mágneses mezőtől

A henger, gravírozó működése közben ne nyisd szét, ne szereld szét, mert veszélyes lehet

3.  Méretezés és illesztés

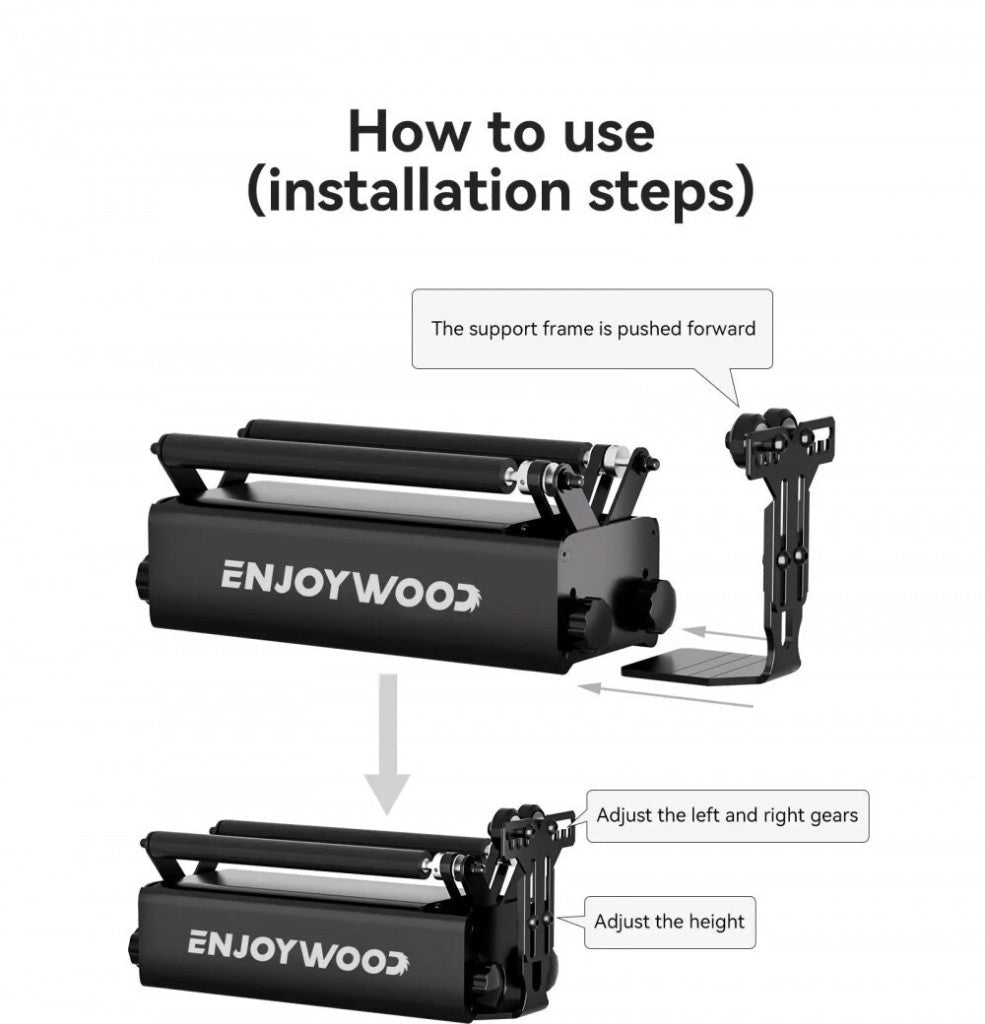

Lazítsd ki a 4 plum blossom fogantyút, és állítsd be a henger távolságát a munkadarab szélességéhez igazítva

Ha mind a négy pöcköt meghúzod, az acélhenger biztonságosan tartja a tárgyat

Ellenőrizd, hogy mindkét henger vízszintes síkban és párhuzamosan álljon a lézer gravitációs vonalával

4.  Összeköttetés a gravírozóval

Egyszerű csatlakoztatás közvetlenül USB-csatlakozóval vagy 4-tűs kábellel:

Fehér dugó: AtomStack…

Fekete dugó: Neje/Ortur gravírozókhoz

Egyes esetekben szükség lehet az impulzusérték (steps/mm) módosítására a vezérlőszoftverben (LaserGRBL, LightBurn)

5.  Szoftveres beállítás

A. LaserGRBL:

Telepítsd a programot

Csatlakoztasd a gravírozót és keresd meg COM portot

Menj a GRBL beállításokhoz, és módosítsd a $100 és $101 impulzusértékeket tesztgravírozással (pl. 30×30 mm-es négyzet)

B. LightBurn:

Válaszd az "Edit → Machine Settings" menüt

A pulzusértékeket állítsd be a $100 (X) és $101 (Y) koordinátákhoz

6.  Üzembe helyezés

Húzd meg a pl. fogantyúkat, hogy rögzítsd a munkadarabot

Ellenőrizd, hogy a szinkron szíj ne kerüljön a lézer útjába

Ellenőrizd újra a henger síkjait és a csatlakozásokat

Indítsd el a gravírozást – a henger forgása biztosítja a tárgy hatékony és egyenletes gravitációját gravírozás közben

7.  Karbantartás és tisztítás

Tartsd távol víztől és vegyszerektől (különösen a motor és szíj mentén)

Ne takard le teljesen – a motor hűvösen marad, ha jól szellőzik

Használj puha ruhát tisztításhoz, és időnként kenj szíjat

Ne terheld túl a motort – ne menj túl gyors forgásra, és ne használd túl nagy felületen

 Összegzés

Az ENJOYWOOD R3 PRO forgóhenger praktikus és sokoldalú kiegészítő, amely segítségével hengeres tárgyak gravírozása is megoldható. Biztonságos és egyszerű beüzemelni, a szoftveres beállításokkal papírvékony pontosság érhető el.
