1. A termék rendeltetése

Ez a készülék egy 4×1 HDMI PAP Switch, vagyis egy olyan HDMI kapcsoló, amelyre legfeljebb 4 HDMI forráseszköz csatlakoztatható, és ezek képe 1 kijelzőn jeleníthető meg.

A készülék nemcsak egyszerű bemenetváltásra alkalmas, hanem multi-view módokat is támogat, így több forrás képe egyszerre is megjelenhet ugyanazon a képernyőn.

Használható például az alábbi eszközökkel:

· PC

· médialejátszó

· set-top box

· PS3 / PS4

· egyéb HDMI kimenetes készülékek

2. Főbb jellemzők

· HDCP 1.3 kompatibilitás

· Zökkenőmentes csatornaváltás

· Vezérlés IR távirányítóval és az előlapi gombokkal

· Támogatott hangformátumok:

o LPCM 7.1

o Dolby TrueHD

o DTS-HD Master Audio

· Támogatott felbontás: 1080p @ 60 Hz

· Támogatja a 15 bit / 36 bit Deep Color megjelenítést

· 5 különböző multi-view mód

3. A csomag tartalma

A csomag az alábbiakat tartalmazza:

· 1 db 4×1 HDMI PAP Switch

· 1 db 12V hálózati adapter

· 1 db IR távirányító

· 1 db felhasználói kézikönyv

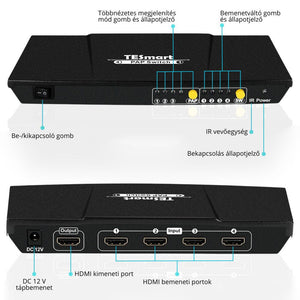

4. A készülék részei és csatlakozói

A kézikönyvben szereplő számozás alapján:

1. DC 12V

A készülék tápbemenete.
Ide kell csatlakoztatni a mellékelt 12V-os hálózati adaptert.

2. HDMI Output

A HDMI kimenet.
Ide kell csatlakoztatni a kijelzőt, például:

· TV-t

· monitort

· projektort

3. HDMI Inputs

A HDMI bemenetek.
Ide csatlakoztathatók a forráseszközök, például:

· játékkonzol

· médialejátszó

· set-top box

· számítógép

4. Multi-View Mode gomb és állapotjelző

· A gombbal a különböző megjelenítési módok között lehet váltani.

· A jelzőfény mutatja az aktuálisan kiválasztott képernyőmódot.

5. IR Receiver

Az infravörös vevő.
A távirányító jeleit fogadja.

6. Power Switch

Be- és kikapcsoló gomb.
Ezzel lehet a készüléket be- vagy kikapcsolni.

7. Switch gomb és állapotjelző

Ez a gomb funkciótól függően többféle feladatot lát el:

· egyablakos módban: bemenetváltás

· multi-view módban: a fő bemenet / hangforrás kiválasztása

A jelzőfény megmutatja az aktuálisan kiválasztott jelforrást.

8. Power Status

Tápellátás visszajelző LED.

5. Csatlakoztatás

5.1. Bekötés lépésről lépésre

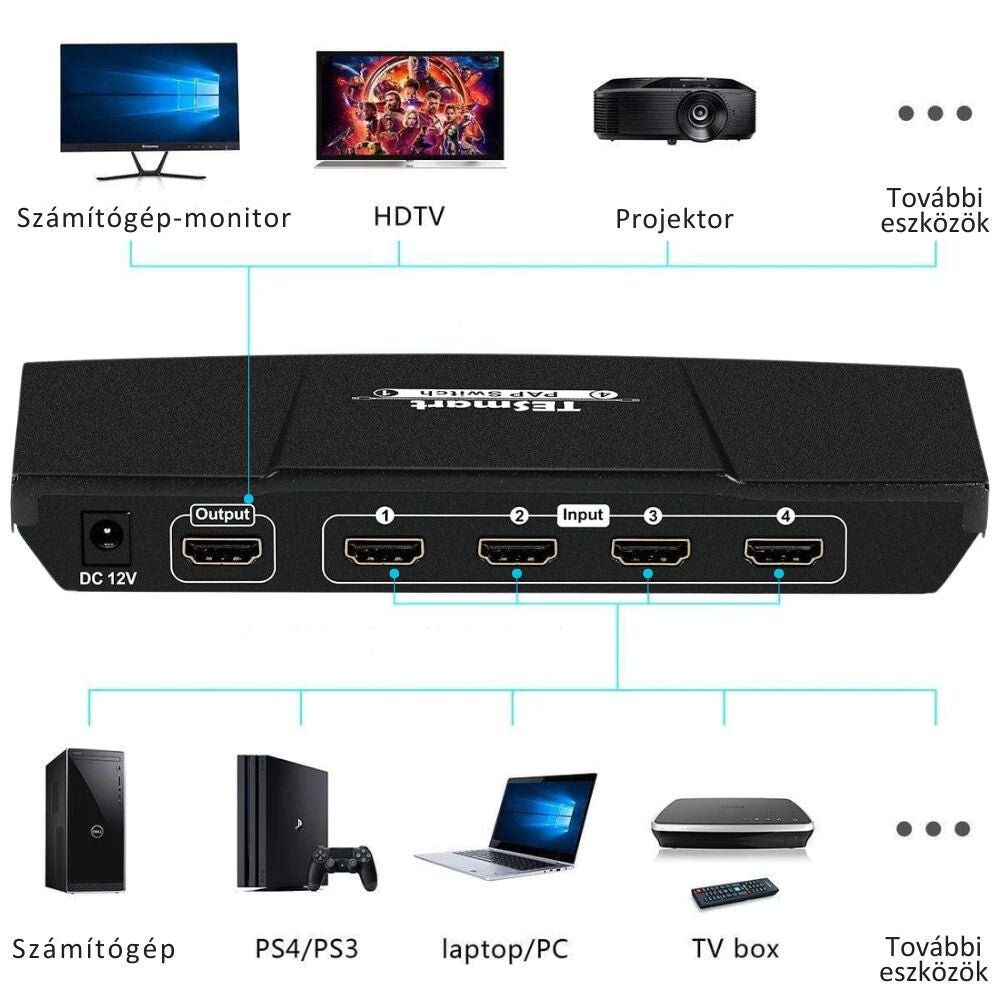

1. Csatlakoztassa a kijelzőt

Kösse össze a televíziót vagy monitort a készülék HDMI Output csatlakozójával.

2. Csatlakoztassa a forráseszközöket

Kösse be a kívánt HDMI eszközöket a HDMI Input portokba.

Példa:

· Input 1 → PS3 / PS4

· Input 2 → HD set-top box

· Input 3 → HD médialejátszó

· Input 4 → PC

3. Csatlakoztassa a tápegységet

Dugja be a mellékelt 12V-os adaptert a DC 12V bemenetbe.

4. Kapcsolja be a készüléket

A Power Switch segítségével kapcsolja be a készüléket.

5. Kapcsolja be a kijelzőt és a forráseszközöket

Állítsa a TV-t vagy monitort a megfelelő HDMI bemenetre.

6. Használat

6.1. Egyszerű bemenetváltás

Normál, egyképernyős módban egyszerre egy kiválasztott forrás képe jelenik meg a kijelzőn.

A bemenetek között válthat:

· az előlapi Switch / SW gombbal

· vagy a távirányító segítségével

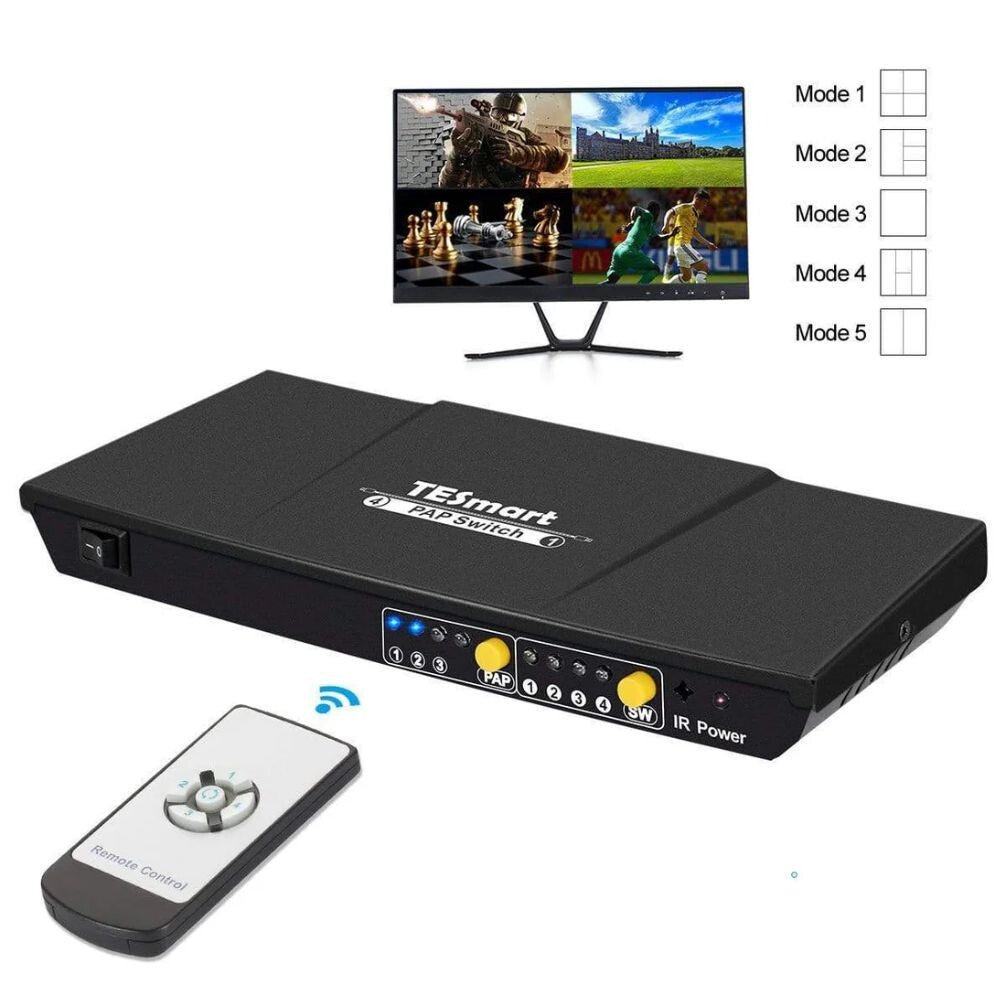

6.2. Multi-view módok

A készülék 5 különböző multi-view módot támogat.

A kézikönyv szerint:

· a PAP gombbal választhat a különböző képernyőmódok között

· az SW gombbal módosítható a fő bemenet / fő képernyő / hangforrás

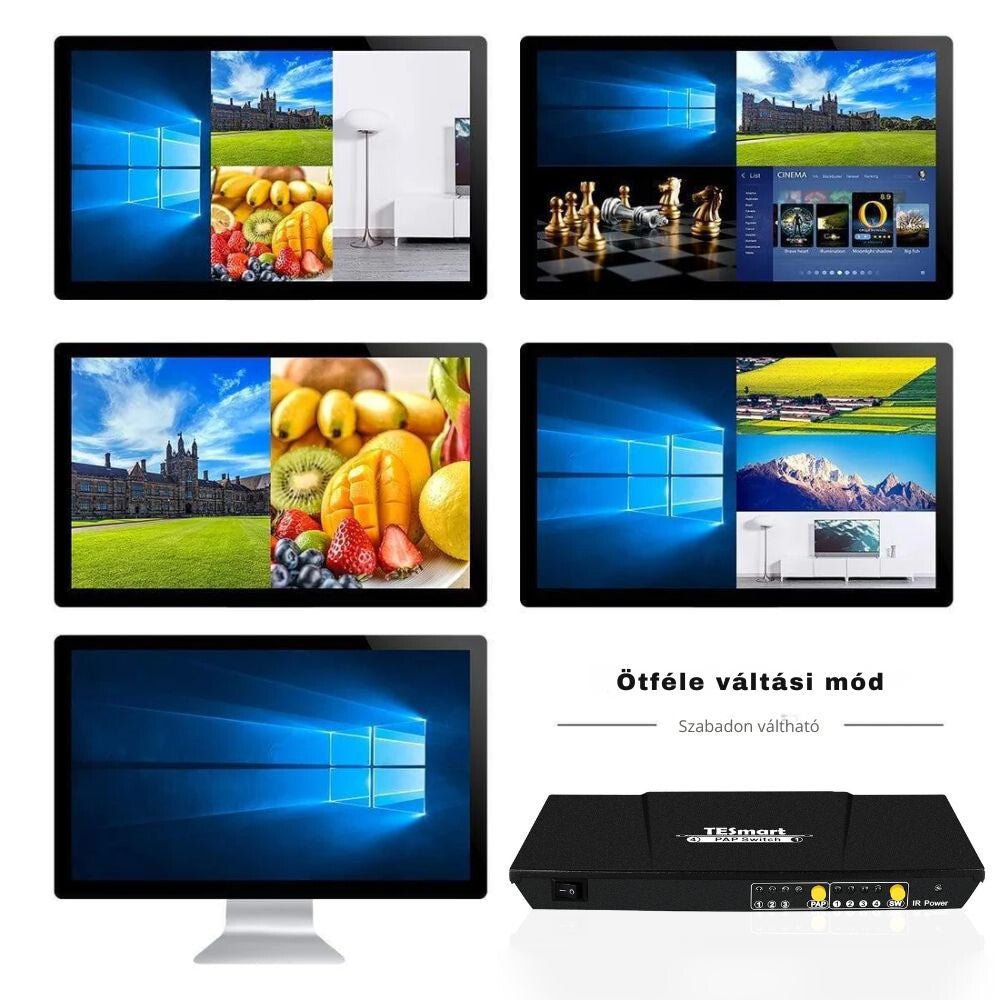

Mode 1

Egyetlen forrás teljes képernyőn

· egy képforrás jelenik meg

· teljes képernyős nézet

Mode 2

Négyes osztott képernyő

· a 4 forrás egyszerre látható

· négy egyforma részre osztott elrendezésben

Mode 3

Kiemelt főablak + kisebb mellékablakok

· egy forrás nagyobb méretben jelenik meg

· a többi kisebb ablakban látható

Mode 4

Másik többablakos elrendezés

· szintén egy fő kép és több kisebb kép jelenik meg

· az elrendezés eltér a 3-as módtól

Mode 5

Kétosztásos nézet

· két forrás jelenik meg egyszerre

· egymás mellett

Fontos

A fő bemenet kiválasztása multi-view módban általában a kiemelt képhez és a hanghoz kapcsolódik.

7. Távirányító

A csomag tartalmaz IR távirányítót, amely a készülék vezérlésére használható.

A távirányítóval jellemzően elérhető:

· bemenetváltás

· képernyőmód váltás

· vezérlés az előlapi gombok használata nélkül

Használat

· Irányítsa a távirányítót a készülék IR vevőjére

· Ügyeljen arra, hogy ne legyen akadály a távirányító és a készülék között

8. Fontos tudnivalók

· A készülék legfeljebb 1080p @ 60 Hz felbontást támogat.

· 4K jelhez ez a modell nem megfelelő.

· A működéshez megfelelő minőségű HDMI kábelek használata ajánlott.

· A készüléket csak a hozzá való 12V-os adapterrel használja.

· A készüléket száraz, pormentes helyen használja.

· Ne takarja le a készüléket működés közben.

· Ne érje víz vagy nedvesség.

9. Hibaelhárítás

Nincs kép

Ellenőrizze, hogy:

· a tápegység megfelelően csatlakozik-e

· világít-e a tápjelző LED

· a kijelző a megfelelő HDMI bemenetre van-e állítva

· a HDMI kábelek megfelelően csatlakoznak-e

· a forráseszköz be van-e kapcsolva

Nincs hang

· Ellenőrizze a kijelző vagy erősítő hangbeállításait

· Válassza ki újra a fő bemenetet

· Próbálja meg másik HDMI kábellel

A távirányító nem működik

· Ellenőrizze az elemet

· Irányítsa közvetlenül az IR vevőre

· Ne legyen akadály a készülék előtt

Nem jelenik meg minden multi-view ablak

· Ellenőrizze, hogy az összes kívánt forráseszköz be van-e kapcsolva

· Győződjön meg róla, hogy mindegyik forrás valóban jelet ad

10. Rövid összefoglaló

Ez a 4×1 HDMI PAP Switch lehetővé teszi, hogy:

· 4 különböző HDMI eszközt csatlakoztasson

· 1 kijelzőn jelenítse meg őket

· egyenként váltson a források között

· vagy több forrást egyszerre jelenítsen meg osztott képernyős nézetben
