TESmart HDMI KVM + IR Extender 60 m, Cat5e/6, EDID, 1080p@60Hz
TESmart HDMI KVM + IR Extender 60 m, Cat5e/6, EDID, 1080p@60Hz
📘 Magyar nyelvű használati útmutató
A termék használata előtt kérjük, olvassa el az útmutatót!
Használati útmutató megnyitása
- A TESmart HDMI KVM + IR extender lehetővé teszi HDMI kép- és USB (billentyűzet, egér) jelek továbbítását egyetlen Cat5e vagy Cat6 UTP kábelen keresztül, akár 60 méteres távolságig. Ideális megoldás, ha a számítógépet vagy lejátszót távol szeretnéd elhelyezni a monitortól, miközben a teljes vezérlés megmarad.
-

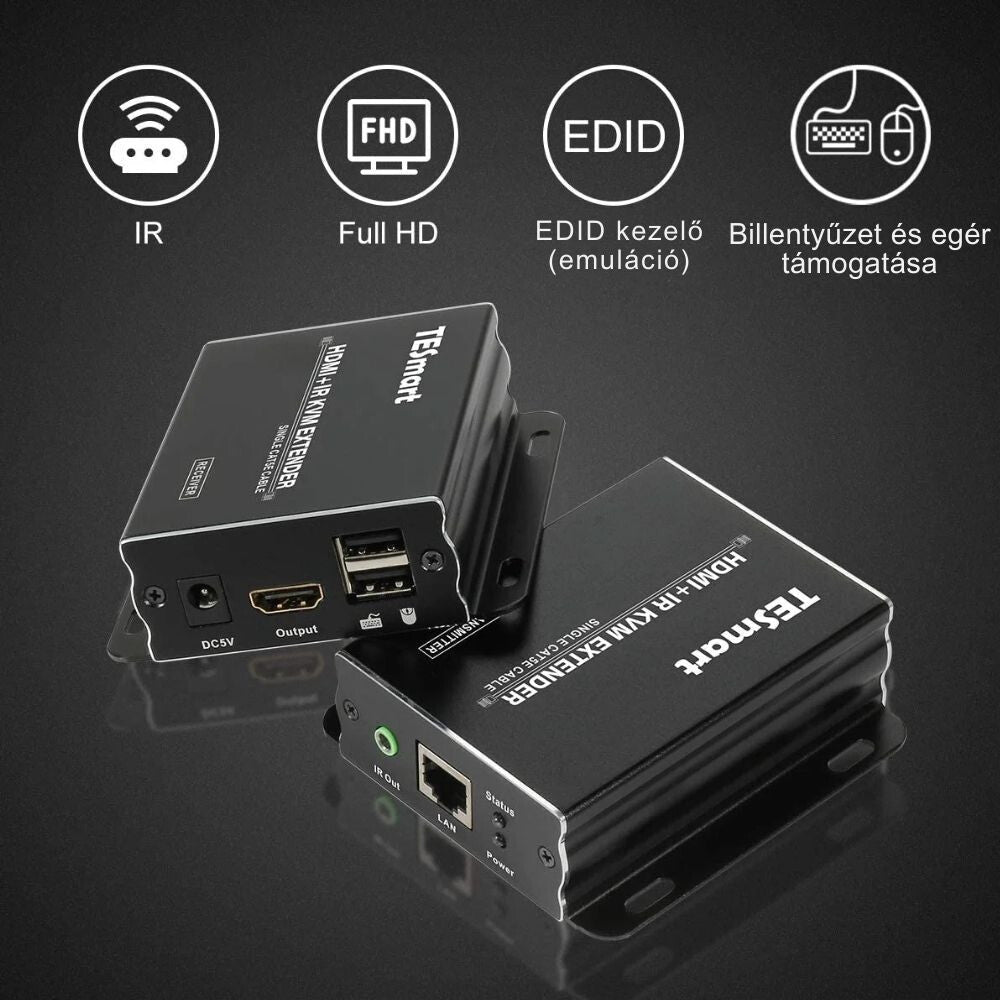

Főbb jellemzők
- HDMI és USB jel továbbítása egyetlen UTP (Cat5e/6) kábelen
- Maximális átviteli távolság: 60 méter az adó és vevő egység között
- Full HD 1080p @ 60 Hz felbontás támogatása
- EDID pass-through – stabil felbontás és villogásmentes kép
- IR jeltovábbítás – távoli vezérlés támogatása
- Billentyűzet és egér vezérlése LAN-on keresztül (KVM funkció)
- TMDS jelkorrekció és -erősítés a tiszta képért
- 8 kV ESD védelem a megbízható működésért
-
Felhasználás

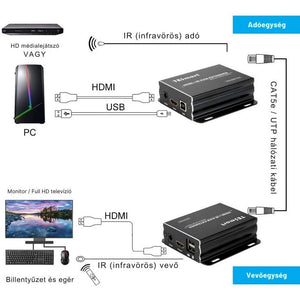

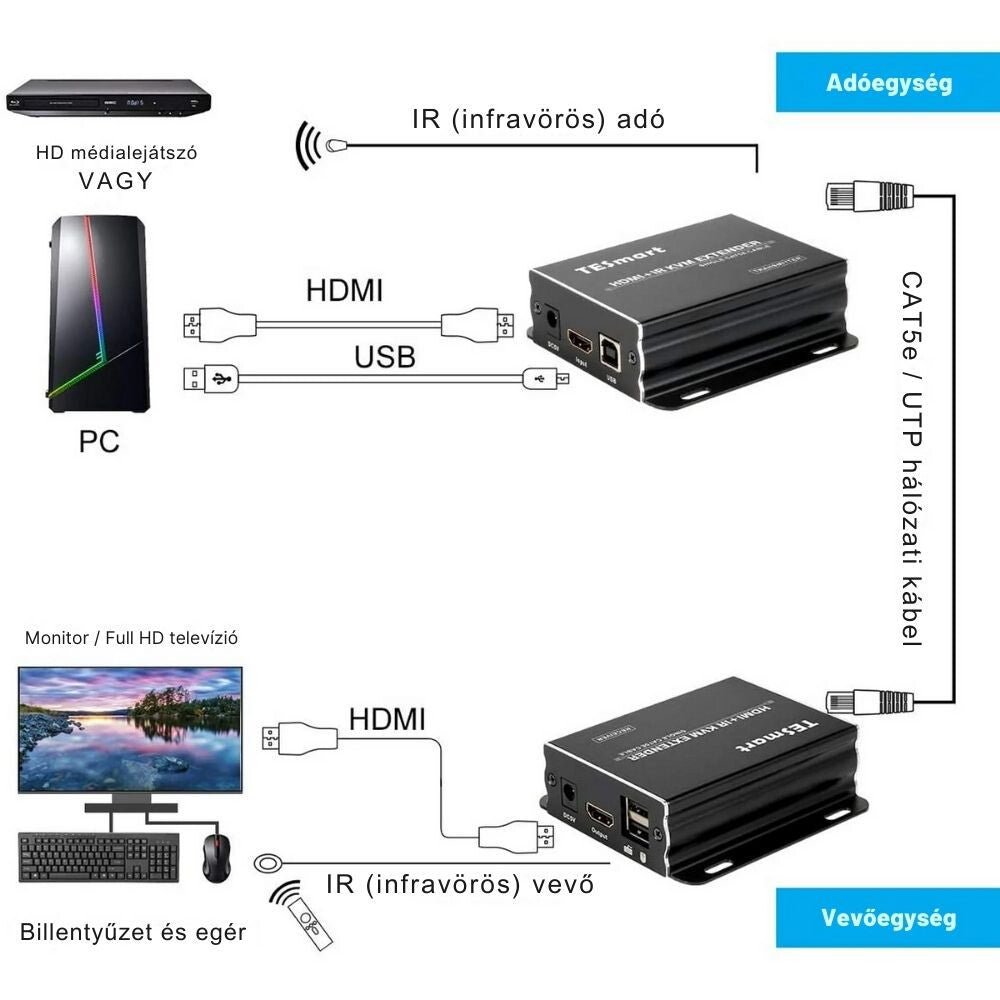

A rendszer egy adó (Transmitter) és egy vevő (Receiver) egységből áll.
Az adó HDMI és USB kábellel csatlakozik a számítógéphez vagy médialejátszóhoz, majd az UTP kábelen keresztül továbbítja a jelet a vevőegységhez.

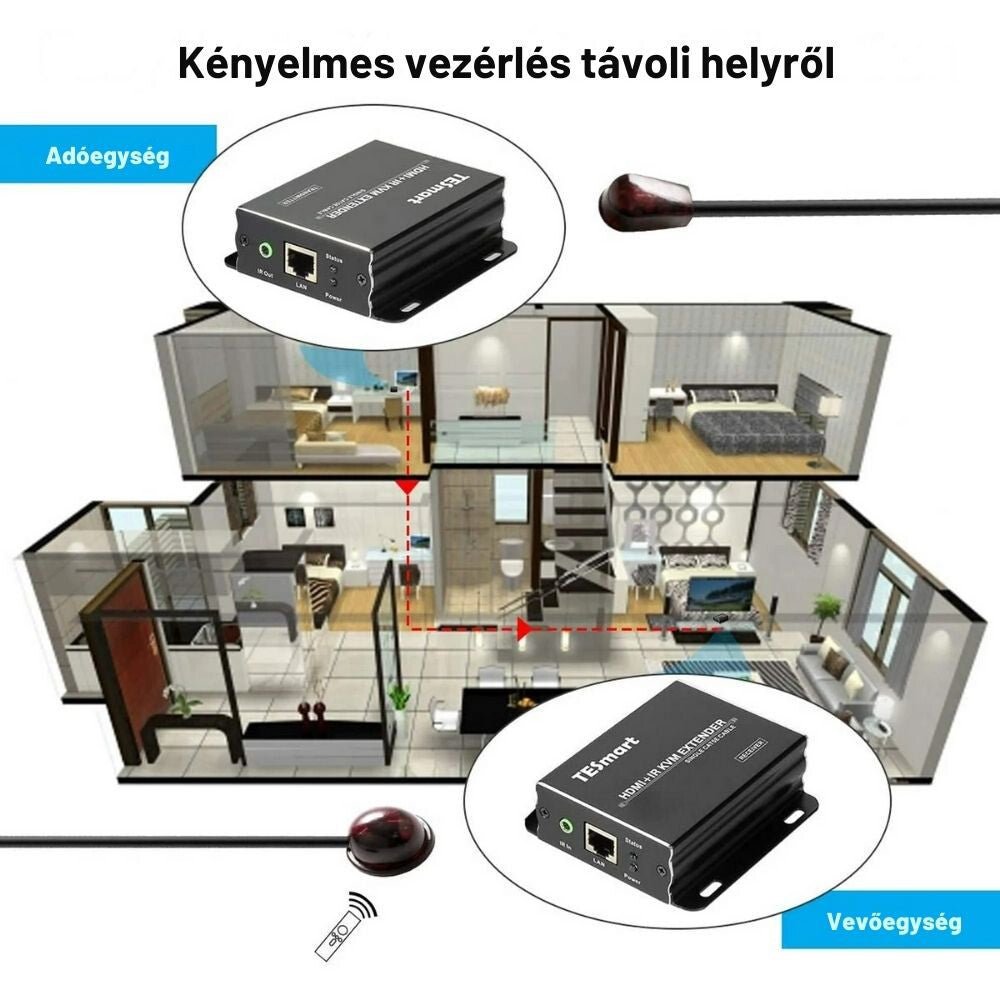

A vevő HDMI-n kapcsolódik a monitorhoz vagy TV-hez, míg a billentyűzet és egér közvetlenül ide csatlakoztatható. Az IR adó és vevő lehetővé teszi a távoli vezérlést.

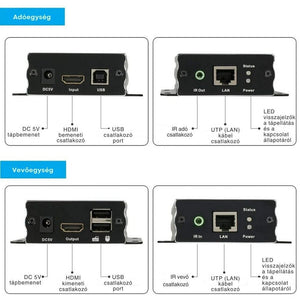

- Csatlakozók és kezelőszervek
-
Adóegység (Transmitter):
- DC 5V tápbemenet
- HDMI bemenet
- USB csatlakozó (számítógéphez)
- IR adó csatlakozó
- UTP (LAN) kábel csatlakozó
- LED visszajelzők
-
Vevőegység (Receiver):
- DC 5V tápbemenet
- HDMI kimenet
- USB port billentyűzethez és egérhez
- IR vevő csatlakozó
- UTP (LAN) kábel csatlakozó
- LED visszajelzők
-

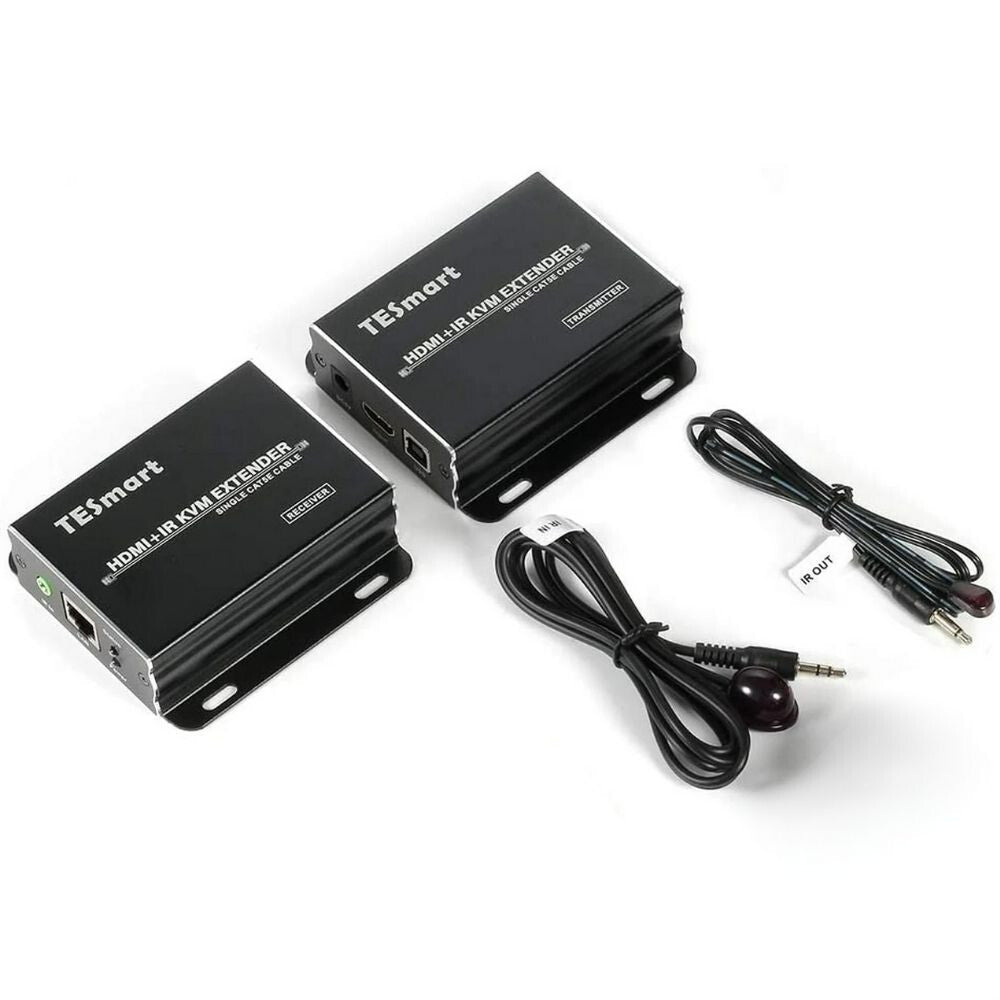

A csomag tartalma
- 1 db Adóegység (Transmitter)
- 1 db Vevőegység (Receiver)
- 1 db IR adó
- 1 db IR vevő
- 1 db Felhasználói kézikönyv
