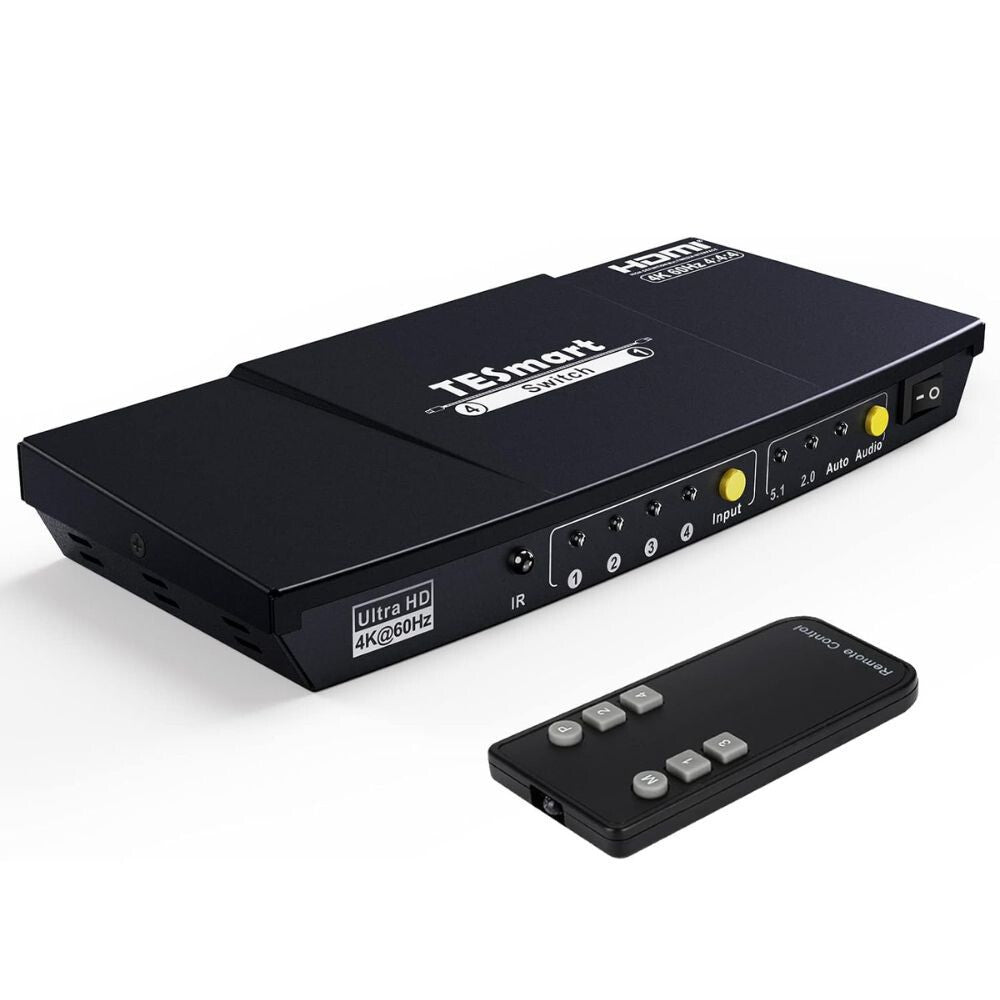

1. A készülék rendeltetése
A TESmart 4×1 HDMI kapcsoló segítségével legfeljebb négy HDMI-jelforrás csatlakoztatható egyetlen televízióhoz, monitorhoz vagy projektorhoz.
A csatlakoztatott készülékek között az előlapi gombbal vagy az infravörös távirányítóval lehet váltani.
Csatlakoztatható eszközök például:
- számítógép vagy laptop;
- játékkonzol;
- Blu-ray- vagy DVD-lejátszó;
- TV-box vagy beltéri egység;
- médialejátszó;
- más HDMI-kimenettel rendelkező készülék.
A készülék egyszerre mindig csak egy kiválasztott HDMI-forrás képét továbbítja az egyetlen HDMI-kimenetre.
2. Főbb jellemzők
- 4 HDMI-bemenet és 1 HDMI-kimenet
- Legfeljebb 3840 × 2160 felbontás 60 Hz-en
- 4:4:4 színmintavételezés támogatása
- HDCP 2.2 kompatibilitás
- HDR10 támogatás
- Dolby Vision támogatás
- CEC-kompatibilitás
- Automatikus és kézi bemenetváltás
- Váltás előlapi gombbal vagy távirányítóval
- Optikai S/PDIF hangkimenet
- Analóg 3,5 mm-es L/R hangkimenet
- Három hangkezelési mód: Auto, 5.1 és 2.0
- Dolby TrueHD, DTS-HD Master Audio, Dolby Digital és AC-3 hangformátumok támogatása
A ténylegesen használható kép- és hangformátum a csatlakoztatott forráskészülék, kijelző, erősítő és kábelek képességeitől is függ.

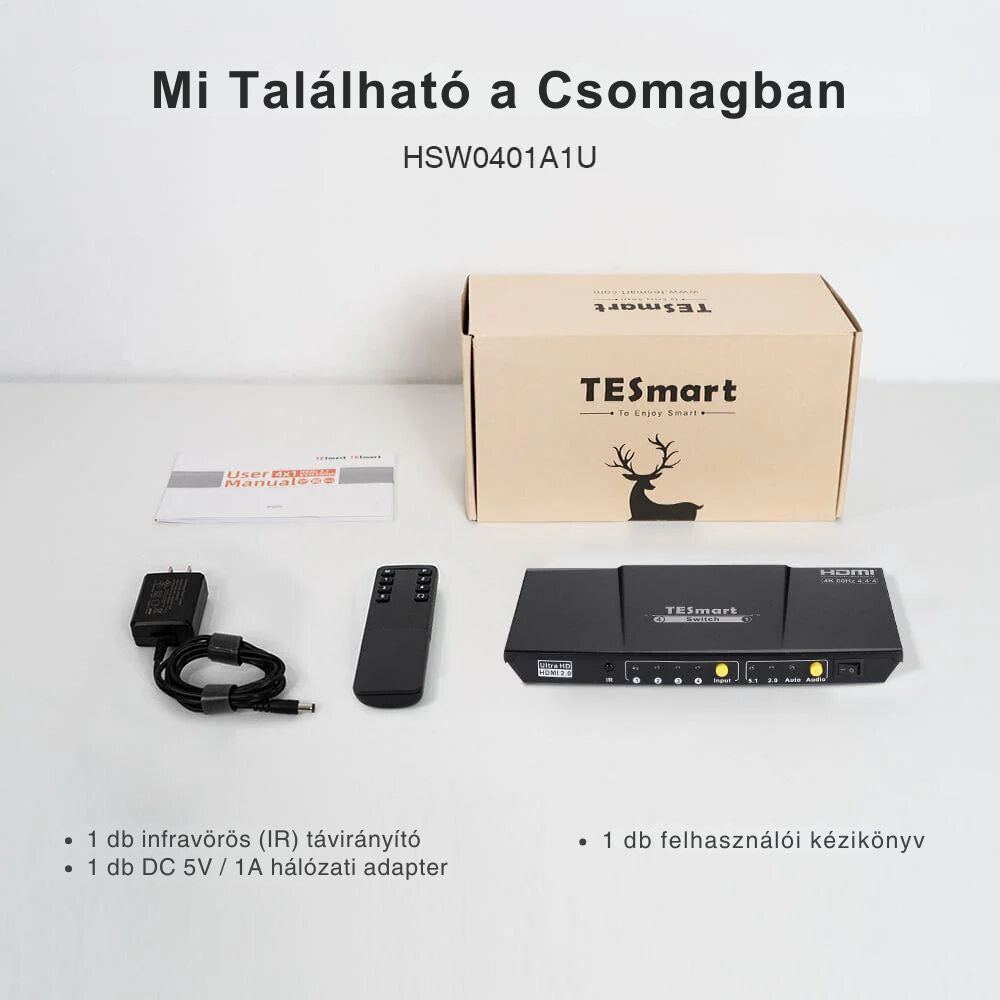

3. A csomag tartalma
- 1 db TESmart 4×1 HDMI kapcsoló
- 1 db infravörös távirányító
- 1 db DC 5 V-os hálózati adapter
- 1 db használati útmutató
A HDMI- és optikai audiokábelek nem feltétlenül részei a csomagnak.
4. Biztonsági tudnivalók
- Használat előtt olvassa el a teljes útmutatót.
- Kizárólag a készülékhez mellékelt vagy annak megfelelő 5 V-os tápegységet használjon.
- Tartsa távol a készüléket víztől és nedvességtől.
- Tisztításhoz kizárólag száraz, puha kendőt használjon.
- Ne takarja el a készülék szellőzőnyílásait.
- Ne helyezze radiátor, fűtőtest, erősítő vagy más hőforrás közelébe.
- Nedves kézzel ne érintse meg a készüléket vagy a hálózati adaptert.
- Vihar idején, illetve hosszabb használaton kívüli időszakban húzza ki a tápegységet.
- Ne tegye ki a távirányító elemét nyílt lángnak vagy erős hőhatásnak.
- Ne szerelje szét és ne javítsa saját kezűleg a készüléket.

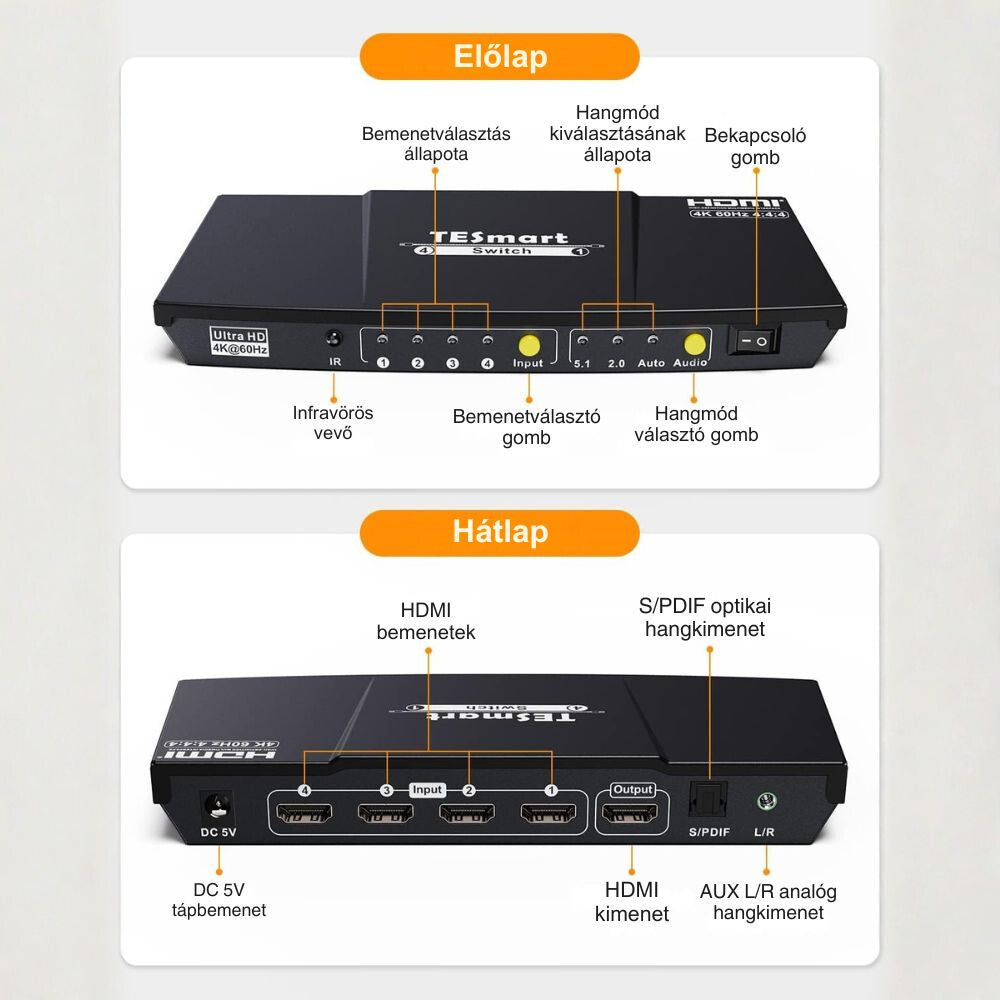

5. Kezelőszervek és csatlakozók
Előlapi elemek
1. Infravörös vevő
Fogadja a mellékelt távirányító jelét. Használat közben irányítsa a távirányítót a készülék eleje felé.
2. Bemenetjelző LED-ek
Az 1–4 jelzőfény mutatja, hogy melyik HDMI-bemenet van kiválasztva.
3. Input bemenetválasztó gomb
Rövid megnyomásával a HDMI-bemenetek között lehet váltani:
HDMI 1 → HDMI 2 → HDMI 3 → HDMI 4
4. Hangmódjelző LED-ek
A kiválasztott hangkezelési módot jelzik:
5. Audio hangmódválasztó gomb
A hangmódok közötti váltásra szolgál.
6. Főkapcsoló
A HDMI kapcsoló be- és kikapcsolására szolgál.
Hátlapi csatlakozók
7. DC 5V
Az 5 V-os hálózati adapter csatlakozója.
8. HDMI-bemenetek
A négy HDMI-forrás csatlakoztatására szolgálnak:
- Input 1
- Input 2
- Input 3
- Input 4
9. HDMI-kimenet
A televízió, monitor vagy projektor HDMI-bemenetéhez csatlakoztatható.
10. S/PDIF optikai hangkimenet
Optikai Toslink-kábellel erősítőhöz, házimozirendszerhez vagy hangprojektorhoz csatlakoztatható.
11. AUX L/R analóg hangkimenet
3,5 mm-es audiokábellel aktív hangszóróhoz, erősítőhöz vagy más analóg hangeszközhöz csatlakoztatható.
Az analóg L/R kimenet kizárólag kétcsatornás sztereó hangot támogat.

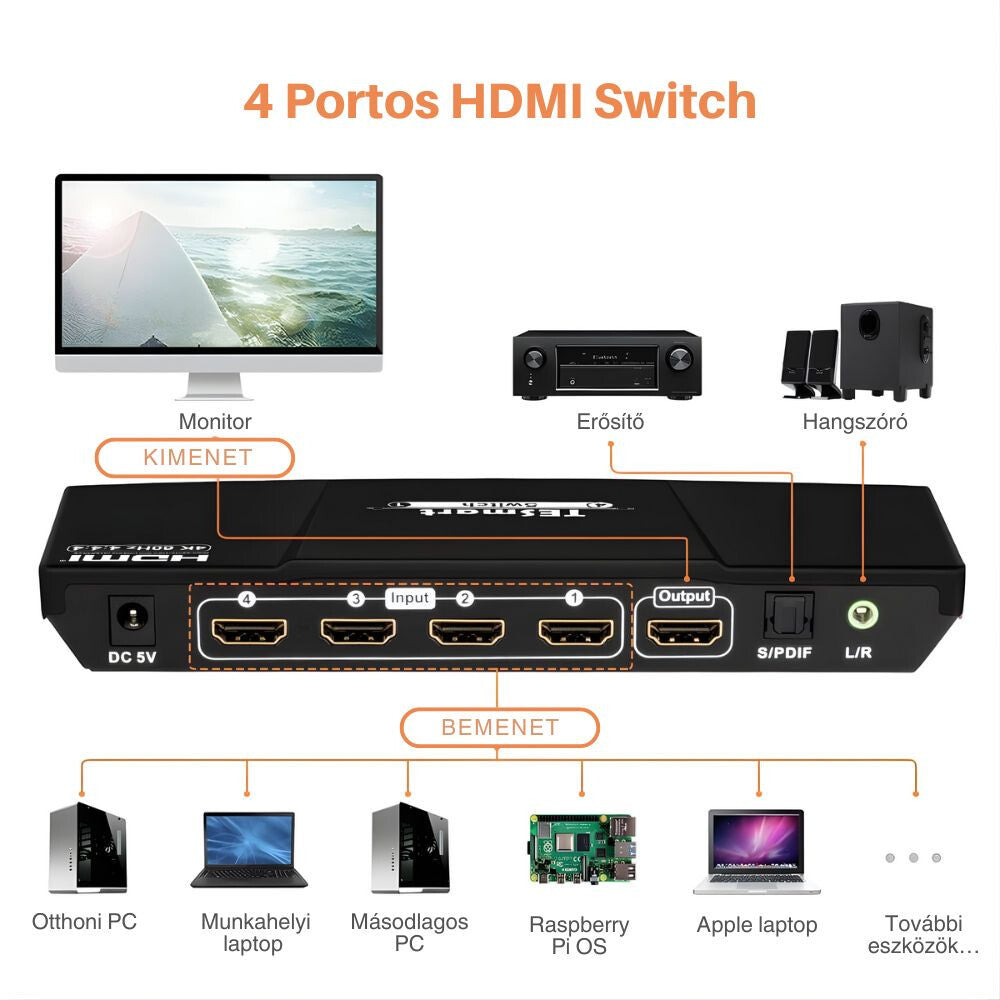

6. A készülék csatlakoztatása
A csatlakoztatás előtt lehetőség szerint kapcsolja ki az összes érintett készüléket.
1. HDMI-források csatlakoztatása
Csatlakoztassa a használni kívánt eszközök HDMI-kimenetét a kapcsoló Input 1–4 bemeneteihez.
Példa:
- Input 1 → számítógép
- Input 2 → játékkonzol
- Input 3 → TV-box
- Input 4 → Blu-ray-lejátszó
2. A kijelző csatlakoztatása
Csatlakoztassa a kapcsoló HDMI Output kimenetét a televízió, monitor vagy projektor HDMI-bemenetéhez.
3. Optikai hang csatlakoztatása
Igény szerint csatlakoztassa az erősítőt vagy hangprojektort az S/PDIF kimenethez egy Toslink optikai kábellel.
4. Analóg hang csatlakoztatása
Igény szerint csatlakoztassa az aktív hangszórót vagy analóg erősítőt az AUX L/R kimenethez.
5. Tápellátás
Csatlakoztassa az 5 V-os adaptert a HDMI kapcsoló DC 5V aljzatához, majd dugja be a hálózati aljzatba.
6. Bekapcsolás
- Kapcsolja be a kijelzőt.
- Kapcsolja be a HDMI kapcsolót.
- Kapcsolja be a csatlakoztatott forráskészülékeket.
- Válassza ki a kívánt HDMI-bemenetet.
7. HDMI-bemenet kiválasztása
Előlapi gombbal
Nyomja meg röviden az Input gombot.
Minden megnyomáskor a készülék a következő bemenetre vált. Az aktív bemenetet az 1–4 jelzőfény mutatja.
Távirányítóval
Irányítsa a távirányítót az infravörös vevő felé, majd nyomja meg a kívánt bemenethez tartozó gombot.
A távirányító segítségével közvetlenül kiválasztható az 1., 2., 3. vagy 4. HDMI-bemenet.
8. Kézi és automatikus bemenetváltás
Kézi váltási mód
Ebben az üzemmódban a bemenet kizárólag:
- az előlapi Input gombbal;
- vagy a távirányítóval váltható át.
A készülék alapértelmezett üzemmódja a kézi váltás.
Automatikus váltási mód
Automatikus módban:
- új HDMI-forrás csatlakoztatásakor vagy bekapcsolásakor a kapcsoló automatikusan arra a bemenetre válthat;
- az aktuális forrás kikapcsolásakor vagy leválasztásakor a készülék megkeresi az első elérhető bemenetet.
A váltási mód módosítása
Tartsa nyomva az Input gombot addig, amíg az összes bemenetjelző LED egyszer felvillan. Ezzel a készülék átvált a kézi és automatikus mód között.
Egyes HDMI-források kikapcsolt állapotban is készenléti jelet adhatnak. Ilyen esetben előfordulhat, hogy az automatikus váltás nem működik megfelelően. Használja a kézi módot.
9. Hangmódok
A kívánt hangmód az előlapi Audio gombbal vagy a távirányító megfelelő gombjával választható ki.
Auto mód
A HDMI-forrás a csatlakoztatott televízió vagy monitor által jelzett hangformátumokat használja.
A támogatott hangformátum tehát a kijelző képességeitől függ.
5.1 mód
A forráskészülék legfeljebb 5.1 csatornás hangot választhat, akkor is, ha a csatlakoztatott kijelző önmagában nem támogatja az 5.1 csatornás hangot.
Ezt a módot házimozierősítő vagy megfelelő hangprojektor használatakor válassza.
2.0 mód
A forráskészülék legfeljebb kétcsatornás sztereó hangot ad ki.
Ezt a módot válassza:
- analóg L/R hangkimenet használatakor;
- sztereó hangszóró használatakor;
- ha az erősítő vagy a kijelző nem tudja kezelni az 5.1 csatornás hangot;
- ha nincs hang az analóg kimeneten.
A kapcsoló nem alakítja át automatikusan a többcsatornás hangot sztereóvá. Az analóg L/R kimenet használatához a forráskészülék hangformátumát is állítsa PCM vagy 2.0 sztereó módra.
10. S/PDIF és analóg hangkimenet használata
Optikai S/PDIF kimenet
Az optikai kimenet használatához:
- Csatlakoztasson egy Toslink-kábelt a kapcsoló S/PDIF aljzatához.
- A kábel másik végét csatlakoztassa az erősítőhöz vagy hangprojektorhoz.
- Az erősítőn válassza ki az optikai bemenetet.
- Állítsa be a kívánt Auto, 5.1 vagy 2.0 hangmódot.
Analóg L/R kimenet
Az analóg kimenet használatához:
- Csatlakoztasson 3,5 mm-es audiokábelt az AUX L/R aljzathoz.
- A kábel másik végét csatlakoztassa aktív hangszóróhoz vagy erősítőhöz.
- Állítsa a kapcsolót 2.0 hangmódra.
- A HDMI-forrás hangbeállításában válasszon PCM vagy sztereó kimenetet.
11. 4K, HDR10 és Dolby Vision használata
A 4K@60 Hz-es, HDR10- vagy Dolby Vision-képátvitelhez a teljes csatlakoztatási láncnak támogatnia kell az adott formátumot:
- a HDMI-forrásnak;
- a HDMI kapcsolónak;
- a televíziónak vagy monitornak;
- valamennyi HDMI-kábelnek.
A legjobb eredmény érdekében:
- használjon megfelelő minőségű, nagy sávszélességű HDMI-kábeleket;
- kerülje a túl hosszú kábeleket;
- ne használjon felesleges adaptereket és hosszabbítókat;
- a televízión engedélyezze az emelt sávszélességű HDMI-módot, amennyiben rendelkezik ilyen beállítással.
A funkció neve televíziótól függően például „Enhanced HDMI”, „UHD Color”, „HDMI Deep Color” vagy hasonló lehet.
12. CEC funkció
A CEC funkció lehetővé teheti, hogy kompatibilis HDMI-eszközök bizonyos vezérlési parancsokat továbbítsanak egymásnak, például:
- együttes be- és kikapcsolás;
- automatikus HDMI-bemenetváltás;
- lejátszásvezérlés;
- hangerő-szabályozás.
A CEC működése a csatlakoztatott készülékektől függ, és a funkciót az eszközök beállításaiban külön is engedélyezni kellhet.
13. Hibaelhárítás
Nincs kép
- Ellenőrizze a hálózati adaptert és a főkapcsolót.
- Ellenőrizze, hogy a megfelelő bemenet LED-je világít-e.
- Ellenőrizze a bemeneti és kimeneti HDMI-kábelt.
- A kijelzőn válassza ki a megfelelő HDMI-bemenetet.
- Kapcsolja ki, majd be a HDMI-forrást.
- Próbáljon másik HDMI-bemenetet vagy másik kábelt használni.
A kép időnként eltűnik vagy villog
- Használjon rövidebb vagy jobb minőségű HDMI-kábelt.
- Ellenőrizze, hogy minden csatlakozó megfelelően illeszkedik-e.
- Próbáljon alacsonyabb felbontást vagy képfrissítési frekvenciát beállítani.
- Ellenőrizze, hogy minden csatlakoztatott eszköz támogatja-e a 4K@60 Hz-es jelet.
Nem működik a HDR vagy a Dolby Vision
- Ellenőrizze, hogy a HDMI-forrás és a kijelző is támogatja-e.
- Engedélyezze a HDR-funkciót a forráskészüléken és a televízión.
- Ellenőrizze a televízió emelt sávszélességű HDMI-beállítását.
- Használjon megfelelő HDMI-kábelt.
Nincs hang
- Ellenőrizze a kiválasztott hangmódot.
- Váltson Auto, 5.1 vagy 2.0 mód között.
- Ellenőrizze a forráskészülék hangbeállítását.
- Ellenőrizze, hogy a megfelelő audiobemenet van-e kiválasztva az erősítőn.
- Indítsa újra a HDMI kapcsolót és a forráskészüléket.
Nincs hang az analóg L/R kimeneten
- Állítsa a HDMI kapcsolót 2.0 módra.
- A forráskészüléken válassza a PCM vagy sztereó hangkimenetet.
- A többcsatornás hangot a készülék nem alakítja át automatikusan sztereóvá.
- Ellenőrizze a 3,5 mm-es audiokábelt és a hangszóró tápellátását.
Nem működik az automatikus bemenetváltás
- Ellenőrizze, hogy a kapcsoló automatikus módban van-e.
- Egyes eszközök készenléti állapotban is aktív HDMI-jelet továbbítanak.
- Ilyen esetben válassza ki kézzel a kívánt bemenetet.
Nem működik a távirányító
- Irányítsa közvetlenül az infravörös vevő felé.
- Távolítsa el az akadályokat a távirányító és a kapcsoló közül.
- Ellenőrizze vagy cserélje ki a távirányító elemét.
- Próbálja meg közelebbről működtetni.
